存储器的分类
存储器 | 按存储介质 | 按存取方式 | 按可改写性 | 按可保存性 | 按功能和存取速度 |
磁带 | 磁表面存储器 | 顺序存取 (SAM) | 读写存储器 | 非易失性 | 辅存 (外存) |
机械硬盘 (HDD) | 直接存取 (DAM) | ||||
光盘 (CD-ROM) | 光存储器 | 只读存储器 | |||
BIOS芯片 (ROM) | 半导体存储器 | 随机存取 | 主存 (ROM区) | ||
固态硬盘 (SSD)/Flash | 读写存储器 (电可擦除) | 辅存 (外存) | |||
CPU寄存器 | 读写存储器 | 易失性 | 寄存器存储器 | ||
快表(TLB)/全相联 Cache | 按内容访问 (CAM) | 高速缓存 | |||
Cache | 随机存取 (SRAM) | 高速缓冲存储器 | |||
内存 (RAM区) | 随机存取 (DRAM) | 主存 (内存) |
按功能/容量/读取速度/所在位置分类
- 寄存器存储器:它是由多个寄存器组成的存储器,如 CPU 内部的通用寄存器组,一般由几个或几十个寄存器组成,其字长一般与计算机字长相同,主要用来存放地址、数据及运算的中间结果,速度与CPU 匹配(快),容量很小。
- 高速缓冲存储器:简称
Cache;它位于主存和CPU之间,用来存放正在执行的程序段和数据,以便CPU能够高速地使用它们(用于缓冲 CPU 与慢速主存之间的性能差异,提高存储系统的访问速度);用SRAM实现, 其读取速度可以和CPU相匹配,但存储容量小,价格高,目前会被集成在CPU当中。 - 主存储器MM(
Main Memory):简称主存,又称内存;用来存放计算机运行期间所需的大量程序和数据;主要由DRAM实现, CPU可以直接对其进行访问,也可以和高速缓冲存储器(Cache)及辅助存储器交换数据;特点是容量较小,存储速度较快,造价高。(注意主存并不是单一的内存,还包括 BIOS、硬件端口等) - 辅助存储器:简称辅存,又称外存;是主存储器的后援存储器,用来存放当前暂时不用的程序和数据,以及一些需要永久性保存的信息,它不能与CPU直接交换信息;用磁盘、
SSD等实现,特点是容量极大,存储速度较慢,造价低

按照存储介质分类
存储元件必须具有两个截然不同的物理状态,才能被用来表示二进制代码0和1。目前使用的存储元件主要有半导体器件、磁性材料和光介质。
- 磁表面存储器:如磁盘、磁带等
注意:固态硬盘≠ 磁盘,传统的机械硬盘 HDD 才是磁盘,依靠磁盘盘片 +读写磁头完成读写;我们现在常用的固态硬盘(
Solid State Disk,SSD),是基于闪存技术Flash Memory,属于电可擦除ROM,即EEPROM。
- 半导体存储器:分为
MOS型存储器(MOS型RAM又分为静态RAM(Static RAM,SRAM)和动态RAM(DynamicRAM,DRAM))和双极型存储器两种,常见的半导体存储器有 BIOS、内存、寄存器、Cache、固态硬盘 SSD、ROM 芯片、RAM 芯片等。 - 光存储器:如只读光盘(CD-ROM),和磁盘一样采用直接存取方式,只可读不可写。
关于 CD-ROM 的一些容易误解的地方
- 光盘和磁盘一样,磁头/光头可以先直接跳到目标数据所在的区域附近,然后再顺序查找具体的扇区,这种“先定位区域、再顺序查找”的模式属于直接存取(Direct Access / DAM);
- CD-ROM 的全称是 Compact Disc Read-Only Memory(只读光盘)。它是在工厂生产线上通过物理模具“压制”出来的,数据被永久固化在盘面的凹坑中。用户买到手后绝对无法写入或修改数据。市面上能让用户自己刻录数据的光盘叫 CD-R(一次性写入)或 CD-RW(可重复擦写),它们不能被称为 CD-ROM
- CD-ROM 不属于 ROM,虽然它和所有的 ROM 一样,具备“非易失性”以及“只能读取数据”的属性,但是从计算机体系结构上看:不属于(或不能划等号)。 在硬件术语中,当我们单独讨论“ROM”时,通常有严格的限定条件:材质 专指半导体芯片(如 BIOS ROM、Flash ROM 等);层级属于内存/主存的一部分,CPU 可以通过总线直接从中读取指令并执行。相反,CD-ROM 是光学介质,属于外存(辅存), CPU 无法直接执行光盘里的程序,必须先将光盘里的数据读取到内存(RAM)中,CPU 才能进行处理。
按信息的可更改性分类
- 可读可写存储器(
Read/Write Memory):读写存储器中的信息可以读出和写入,RAM芯片是一种读写存储器; - 只读存储器(
Read Only Memory):只读存储器用ROM表示,ROM芯片中的信息一旦确定,通常情况下只读不写,但在某些情况下也可重新写入(如 E2PROM、Flash)。
按断电后信息的可保存性分类
- 易失性存储器:断电后,存储的信息会消失,如
RAM、Cache等 - 非易失性存储器:断电后,存储的信息仍然会保持,如
ROM、磁表面存储器、光存储器等
按存取方式分类
- 随机存取存储器(Random Access Memory,RAM):特点是按地址访问存储单元,因为每个地址译码时间相同,所以,在不考虑芯片内部缓冲的前提下,每个单元的访问时间是一个常数,与地址无关。不过,现在的DRAM芯片内都具有行缓冲,因而有些数据可能因为已在缓冲而缩短了访问时间。
RAM又分为静态RAM(以触发器原理寄存信息)和动态RAM(以电容充电原理寄存信息) - 顺序存取存储器(Sequential Access Memory,SAM):特点是信息按顺序存放和读出,其存取时间取决于信息存放位置,以记录块为单位编址。磁带存储器就是一种顺序存取存储器,其存储容量大,但存取速度慢。
- 直接存取存储器(Direct Access Memory,DAM):存取方式兼有随机访问和顺序访问的特点。首先可直接选取所需信息所在区域,然后按顺序方式存取,磁盘存储器就是如此。
- 相联存储器
Associate Memory(AM): 上述3类存储器都是按所需信息的地址来访问,但有些情况下可能不知道所访问信息的地址,只知道要访问信息的内容特征,此时,只能按内容检索到存储位置进行读写。这种存储器称为按内容访问存储器(Content Addressed Memory,CAM)或相联存储器(Associative Memory)。例如,快表就是一种相联存储器。
ROM 和 RAM 一样,都是随机存取存储器吗?
答:是的。虽然经常把只读存储器(ROM)和随机访问存储器(RAM)放在一起进行分类,但ROM的存取方式和RAM是一样的,都是通过对地址进行译码,选择某个单元进行读写。所以两者采用的都是随机存取方式。不过,在程序执行过程中,ROM存储区只能读出信息,不能修改,而RAM区可以读出,也可以修改信息。
存储器的主要性能指标
- 存储器容量:存储器可以存储的二进制信息总量(或者说包含的存储单元的总数);若存储器按字节编址,那么一个存储单元为 1 个字节(bit),128B 表示该存储器有 128 个存储单元。
- 存取时间 (Access Time,
)
定义: 启动一次存储器操作(读或写分别对应取与存)到该操作真正完成所经历的时间。注意读写时间可能不同,DRAM 读慢写快、闪存读快写慢。
具体到读写操作,它的衡量起点和终点如下:
- 读出时间(Read Access Time): 从存储器接收到有效的地址和读命令开始,直到从存储介质中将数据读出,并稳定地送到存储器的数据总线上为止的时间。
- 写入时间(Write Access Time): 从存储器接收到有效的地址、数据和写命令开始,直到数据被可靠地写入到指定的存储单元中为止的时间。
核心特征: 存取时间只关注“单次操作”的耗时,它衡量的是存储器阵列本身寻址、信号放大和数据传输的纯粹物理延迟。
- 存取周期 (Memory Cycle Time,
)
严格定义: 存储器进行两次独立的、连续的存取操作之间所需的最小时间间隔。
核心特征: 存取周期关注的是存储器的“吞吐率”或“连续工作能力”。它不仅仅包含了一次读或写的时间,还包含了让存储器“缓过神来”准备下一次操作的时间。
为什么 存取周期 > 存取时间?
它们之间的数学关系可以严格表示为:;其中,
被称为恢复时间(Recovery Time)。
存储器在完成一次存取操作后,其内部的物理电路并不能立刻无缝衔接处理下一个请求,而是需要一段“恢复”和“复位”的时间。导致这种现象的原因包括:
- 破坏性读出(如 DRAM): DRAM的读取是破坏性的。读出数据后,原存储单元内的电荷会被释放掉。因此,在读出操作完成后,存储器内部必须强制执行一个“重写”操作,把数据写回去并让位线电压复位,这段时间就是典型的恢复时间。
- 电路延迟: 地址译码器、读写控制逻辑等内部电路在电平翻转后,需要一定时间才能稳定回初始状态,以防止下一次操作出现信号干扰。
存取时间决定了 CPU 请求一次数据需要等多久(单次响应速度);而存取周期决定了 CPU 每秒钟最多能向内存发多少次请求(整体带宽上限)。在现代计算机系统中,尤其是对于主存(DRAM)而言,存取周期永远大于存取时间。
- 存储器带宽:单位时间内存储器所能传输(存入或读出)的连续最大数据量。
它是衡量存储系统整体数据传输能力的最关键指标,通常以 字节/秒(B/s)、兆字节/秒(MB/s)或 吉字节/秒(GB/s)为单位。它的理论计算公式为:
:存储器带宽 (Memory Bandwidth)。
:存储器的数据位宽或数据总线宽度。这代表在一次存取周期内,内存能够同时送出或接收的数据位数(通常在计算时会除以 8 转换为字节 Byte)。
:存取周期 (Memory Cycle Time)。
从上述公式可以看出,要提升存储器的带宽,通常依赖以下两个核心路径:
- 缩短存取周期(减小
)
这等同于提高存储器的工作频率(频率是周期的倒数)。例如,每一代内存条的更迭(从 DDR3 到 DDR4,再到 DDR5),其核心进步之一就是通过改进电气特性和预取技术,大幅提高了等效工作频率,从而缩短了连续传输的周期时间。 - 增加数据位宽(增大
)
这等同于拓宽数据传输的“车道”。在现代计算机系统中,最典型的应用就是双通道或四通道内存技术。(例如单根内存条的物理位宽是 64 bit(8 字节),当你在主板上组建双通道时,CPU 的内存控制器会同时并行操作两根内存,将位宽翻倍扩展至 128 bit(16 字节)。在存取周期不变的情况下,理论带宽直接翻倍)
如果将数据传输比作供水系统:
- 存取时间 (Access Time): 是你拧开水龙头后,等待“第一滴水”流出来所需的时间(单次延迟)。
- 存取周期 (Cycle Time): 是水龙头连续开关两次之间所必须等待的最短时间。
- 存储器带宽 (Bandwidth): 是结合了水管的“粗细”(位宽)和连续供水能力(周期)之后,在一秒钟内总共能流出的“总水量”。
存储器的层次化结构
为什么需要层次化结构?
- 核心矛盾: 人们理想中的存储器需要同时具备“容量大、速度快、成本低”的特点,但现有的技术无法让单一存储器同时满足这三点(例如 SRAM 快但贵且容量小,磁盘容量大且便宜但慢)。
- 性能鸿沟: 过去几十年,CPU 处理器性能的提升速度远超存储器访问速度的提升,导致 CPU 经常需要等待数据的存取。
- 解决思路: 利用程序的局部性原理,将不同速度、容量、成本的存储设备有机组合成金字塔结构,使得整个存储系统的“速度接近最高层,容量和单位成本接近最低层”。

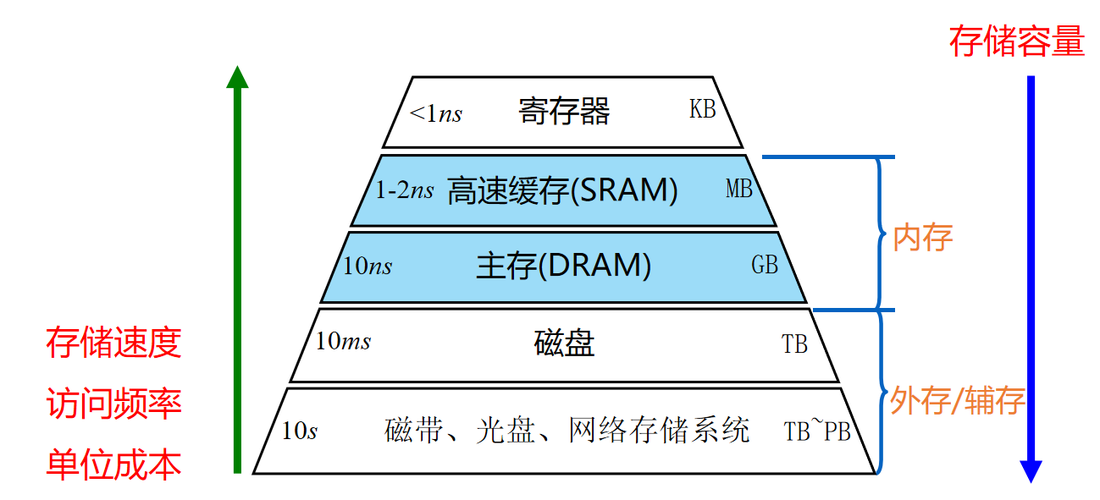

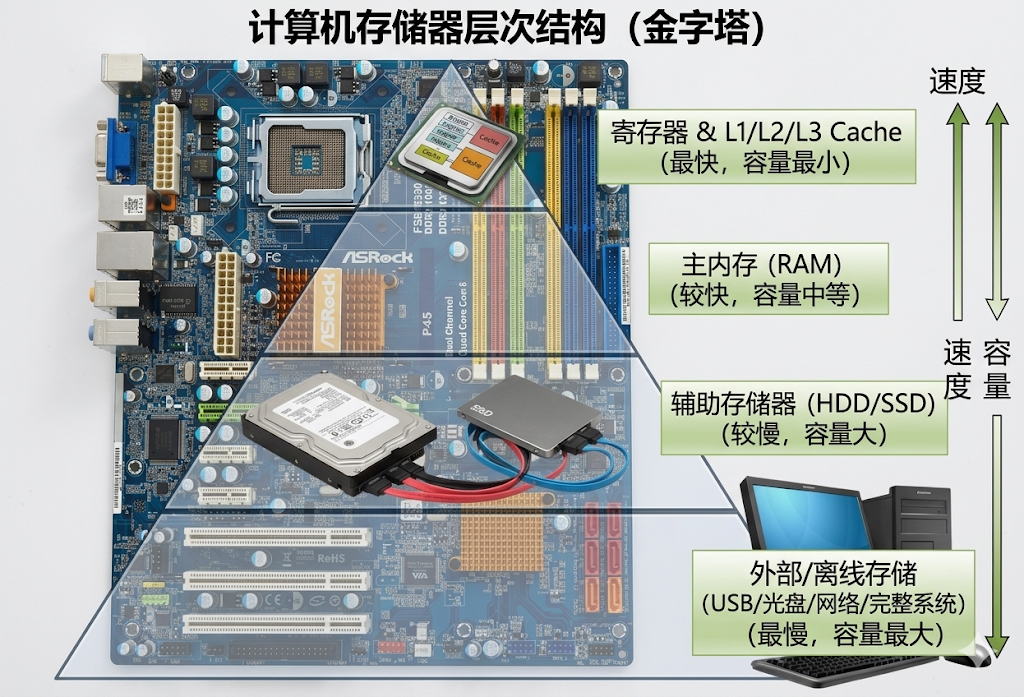

存储器的“金字塔”结构

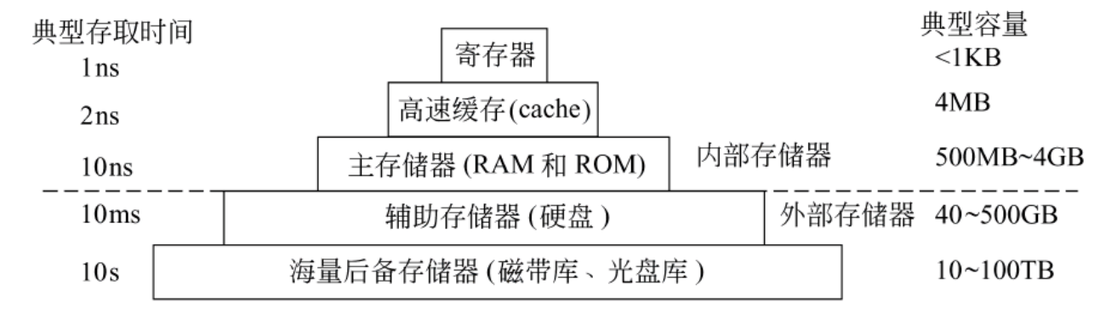

存储系统从上到下一般由 5 级构成,整体呈现金字塔形。


- 四大规律: 从上至下(越远离 CPU),访问速度越慢、存储容量越大、单位字节价格越低、被 CPU 访问的频次越低。
- 内外存划分: 寄存器、Cache、主存统称为内部存储器(内存),CPU 可直接访问;辅存及以下统称为外部存储器(外存),其信息必须先调入主存才能被 CPU 访问。

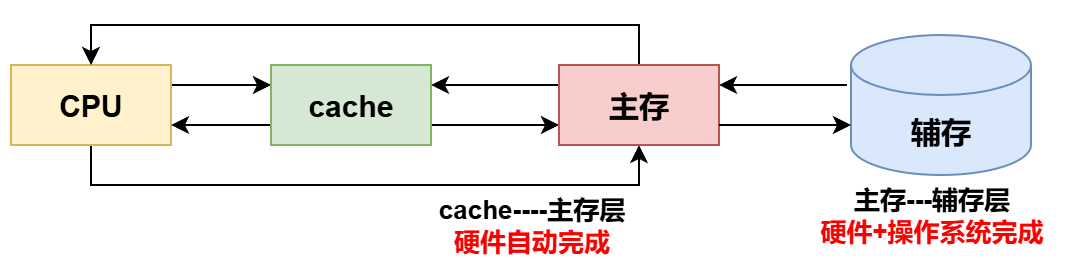

两个关键的存储层次
现代计算机主要通过构建两个层次来全面优化存储系统:

- ① Cache - 主存层次
- 主要目的: 缓解 CPU 与主存速度不匹配的问题。
- 实现方式: 数据调度完全由硬件自动完成。
- 透明性: 对所有程序员(包括系统程序员和应用程序员)都是透明的(即程序员无需关心其内部数据调度逻辑)。
- ② 主存 - 辅存层次
- 主要目的: 解决存储系统的容量不足问题(逐渐发展形成了虚拟存储系统,让程序员可以使用远大于实际主存的虚拟地址空间进行编程)。
- 实现方式: 由硬件和操作系统共同完成。
- 透明性: 对应用程序员透明,但对系统程序员不透明(系统程序员需要编写调度等底层逻辑)。

⭐Cache-主存层次与主存-辅存层次的异同点
一、 两个层次的相同点
这两个层次在工作原理和管理机制上有以下核心共性:
- 理论基础: 都是基于程序访问的局部性特点,将相邻的局部信息从慢速存储器复制到快速存储器中。
- 需要解决映射问题: 都必须考虑慢速存储器和快速存储器之间的地址映射关系。
- 需要解决替换问题: 当快速存储器已满,且需要装入新块时,都需要考虑替换策略(把哪一块替换出去)。
- 缺失时的调入机制: 当在快速存储器中找不到所需信息(缺失)时,都需要从慢速存储器中将包含该信息的块调入到快速存储器中。
二、 两个层次的不同点
由于所处位置和引入目的不同,两者在具体实现上存在显著差异:
对比维度 | Cache - 主存层次 | 主存 - 辅存层次 |
位置与访问权限 | 最靠近 CPU。CPU 可直接访问 Cache 和主存。 | 远离 CPU。CPU 不能直接访问辅存,辅存需与主存直接交换数据。 |
引入目的 | 解决速度问题:加快 CPU 访问信息的速度。 | 解决容量问题:采用虚拟存储器机制,扩大系统的存储容量,使编程不受内存大小限制。 |
交换的数据单位 | 称为主存块 (Block),通常较小,一般为 8 ~ 128B。 | 称为页 (Page),通常较大,一般为 4KB ~ 64KB(因缺页损失远大于 Cache 缺失,页太小会降低效率)。 |
缺失处理 | 由处理器(硬件)直接实现。 | 由操作系统(软件)实现。 |
映射方式 | 可灵活选择直接映射、全相联映射或组相联映射。 | 均采用全相联映射方式。 |
映射的实现介质 | 映射关系完全由硬件实现,使用 Cache 行中的标志 (Tag) 字段描述。 | 映射关系由操作系统实现,使用页表来描述。 |
写策略 | 可以采用直写 (Write-through) 和 回写 (Write-back) 两种策略。 | 都采用回写 (Write-back) 策略(因为直接写磁盘的开销过大,无法容忍直写策略)。 |

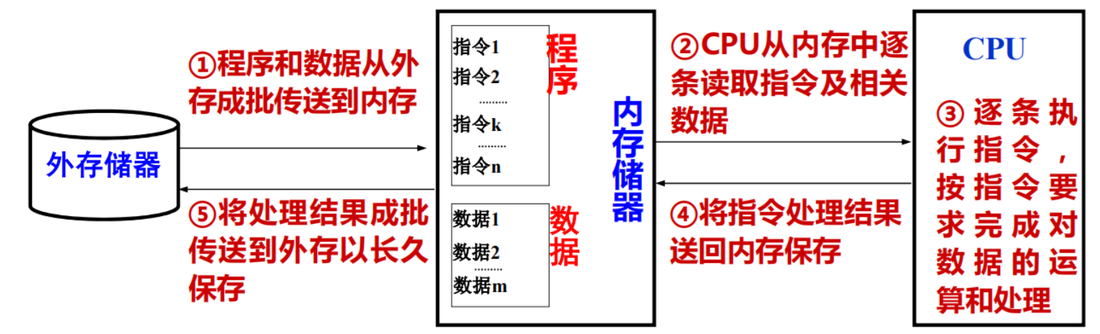

数据的访问与调度规则
- 子集副本原则: 上一层的内容始终是下一层内容的子集(副本)。即 Cache 中的数据一定也在主存中,主存中的数据一定也在辅存中。
- 逐层查找原则: 当 CPU 执行指令需要数据时,遵循 寄存器 -> Cache -> 主存 -> 辅存 的顺序逐级查找。
- 如果 Cache 未命中,则访问主存;主存没有,则访问辅存。
- 数据调入规则: 数据一般只在相邻两层之间复制传送,且传送单位通常是定长块(Block)。
- 如果数据在辅存被找到,它不能直接送给 CPU,而是需要:从辅存读出 -> 送到主存 -> 从主存送到 Cache -> 送到寄存器/CPU。
- 直接交互特例: 主存作为枢纽,不仅与 Cache 和辅存交换数据,CPU 也可以和主存直接交换信息。
习题演练
- 【2010-16】下列有关RAM和ROM的叙述中,正确的是( )。
Ⅰ. RAM是易失性存储器,ROM是非易失性存储器
Ⅱ. RAM和ROM都采用随机存取方式进行信息访问
Ⅲ. RAM和ROM都可用作Cache
Ⅳ. RAM和ROM都需要进行刷新
A. 仅Ⅰ和Ⅱ
B. 仅Ⅱ和Ⅲ
C. 仅Ⅰ、Ⅱ和Ⅳ
D. 仅Ⅱ、Ⅲ和Ⅳ
解析
答案选 B
解答:
I正确,II正确,不再解释。
在实际应用中,通常使用高速RAM作为Cache,而不使用ROM。III错误。
RAM需要定期进行刷新,以防止数据丢失。这是由于RAM采用了电容来存储数据,而电容会逐渐失去电荷,需要定期重新充电。ROM不需要刷新,因为它使用了固化的存储技术,数据是永久保存的。IV错误。
综上,I和II正确。
本题选A。
- 【2011-14】下列各类存储器中,不采用随机存取方式的是( )。
A. EPROM
B. CDROM
C. DRAM
D. SRAM
解析
答案选 B
CDROM 采用直接存取方式,注意 CD-ROM 不是 ROM,ROM 特指只读属性的半导体存储器,CDROM 属于光存储器。
- (袁书配套习题)下面有关 ROM 和 RAM 的叙述中,错误的是( )
A. RAM 是可读可写存储器,ROM 是只读存储器
B. ROM 和 RAM 都采用随机访问方式进行读写
C. 系统的主存由 RAM 和 ROM 组成
D. 系统的主存都用 DRAM 芯片实现
解析
答案选 D
A是正确的: RAM(随机存储器)正常工作时可以随时读写;ROM(只读存储器)在正常工作时只能读出数据。
B是正确的: 这里的“随机访问方式”(Random Access)指的是存取时间与存储单元的物理位置无关。RAM和ROM在读取数据时,都可以直接按地址访问任意一个存储单元,且花费的时间相同,所以它们都属于随机存取方式。(这说法稍有瑕疵,一般来说ROM存储区只能读出信息,不能修改,因此RAM和ROM都采用随机存取方式进行信息访问这种真题的描述更为合适)
C是正确的: 计算机的主存(内存)实际上是由RAM和ROM共同组成的。RAM占据了主存的绝大部分,用于存放运行中的程序和数据;而ROM通常用于存放系统启动和底层的BIOS程序。
D是错误的: 通用 PC 系统的主存由 RAM 区和 ROM 区组成,其中 RAM 区一般都用 DRAM 芯片实现,ROM 区则用相应的 ROM 存储元件实现。有些嵌入式专用系统可能其主存都是由 ROM 存储元件实现,还有些系统也会用 SRAM 芯片实现内存,所以,并不是所有系统的内存都是由 DRAM 芯片实现的。答案为选项 D。
- (袁书配套习题)下面有关半导体存储器的叙述中,错误的是( )。
A. 半导体存储器都采用随机存取方式进行读写
B. ROM 芯片属于半导体随机存储器芯片
C. SRAM 是半导体静态随机访问存储器,可用作 cache
D. DRAM 是半导体动态随机访问存储器,可用作主存
解析
答案选 A
A是错误的: 有些半导体存储器可以采用按内容访问方式。例如,全相联映射的 cache 就是根据标志信息(Tag)来访问的。因此,选项 A 的说法是错误的。
B 正确;
C是正确的: SRAM(静态随机存储器)存取速度快,但集成度低、功耗大、成本高,通常用来制作计算机的高速缓存(Cache)。
D是正确的: DRAM(动态随机存储器)集成度高、容量大、成本较低,但速度比SRAM慢,且需要定期刷新,通常用来制作计算机的主存。
- 【2024-16】对于页式虚拟存储管理系统,下列关于存储器层次结构的叙述中,错误的是
A. Cache-主存层次的交换单位为主存块,主存-外存层次交换单位为页
B. Cache-主存层次替换算法由硬件实现,主存-外存层次替换算法由软件实现
C. Cache-主存层次可采用回写法写策略,主存-外存层次通常采用回写法写策略
D. Cache-主存层次可采用直接映射方式,主存-外存层次通常采用直接映射方式
解析
答案选 D
- D 选项错误。 Cache-主存层次确实可以采用直接映射方式(也可以是全相联或组相联),但是主存-外存层次(虚拟存储系统)通常采用的是全相联映射方式,而不是直接映射方式。因为外存(磁盘)的读取速度极慢,发生缺页的代价极其惨重,为了尽最大可能消除“冲突缺失”、提高命中率,系统允许将外存中的任何一页调入主存中的任何一个空闲页框内(即全相联)。
其他选项分析(均为正确叙述):
- A 选项正确: Cache 与主存之间的数据交换是以“块(Block)”为单位的(通常几十字节);而主存与外存之间的数据交换是以“页(Page)”为单位的(通常几KB到几十KB)。
- B 选项正确: Cache 为了追求极致的速度,其映射、替换等所有操作均由硬件逻辑直接实现;而主存-外存层次的缺页处理、页面替换等操作,是由操作系统的存储管理模块(软件)结合页表来实现的。
- C 选项正确: Cache-主存层次的写策略可以是直写(Write-through)或回写(Write-back);但在主存-外存层次,由于每次访问磁盘的开销巨大,系统绝不可能在每次修改主存时都同步去写磁盘(直写),因此必然采用回写策略,即只在页面被替换出主存时才将其写回磁盘。
为什么主存-辅存必须用“全相联”? 为什么 Cache 不全用全相联?
1. 什么是主存-辅存的“全相联映射”?
在虚拟存储器中,逻辑空间被划分为大小相等的“页”,物理主存被划分为同样大小的“页框”。全相联映射即 辅存(硬盘)中的任何一个页,都可以被灵活地装入到主存中的任何一个空闲的页框里。它们之间没有任何位置上的“强制绑定”关系。
可以用“停车场”来形象地理解:
- 直接映射(Cache常用): 你的车牌号尾数是5,你就只能停在5号车位。如果5号车位有人了,即使整个停车场其他几百个车位全空着,你也得把5号车位那辆车赶走才能停进去。(这叫冲突缺失,命中率低)。
- 全相联映射(主存-辅存采用): 你可以把车停在停车场的任何一个空闲车位。只有当整个停车场彻底爆满时,你才需要考虑赶走一辆车(替换)。
2. 为什么主存-辅存必须用“全相”?
核心原因有以下三点:
① 硬盘太慢了,缺页代价极其惨重,这是最根本的原因。
- CPU 访问主存的速度是纳秒级 (ns)。
- CPU 访问硬盘(辅存)的速度是毫秒级 (ms)。
两者相差了数十万甚至上百万倍。如果在主存中找不到需要的数据(发生“缺页”),系统就不得不去读硬盘,这会导致 CPU 被迫停顿漫长的时间。因此,主存-辅存层次设计的最高优先级目标就是:不择手段地提高命中率,尽一切可能避免去读硬盘。
② 全相联能提供最高的命中率
正如上面停车场的例子,如果在这个层次使用“直接映射”或“组相联映射”,就会发生“冲突缺失”——主存明明还有大量空闲空间,却因为位置限制不得不把有用的数据踢回硬盘。采用全相联映射,只要主存没被完全塞满,就绝对不会发生替换操作。这就彻底消除了“冲突缺失”,从而最大化了主存的命中率。
③ 靠操作系统(软件)实现,有条件做全相联
你可能会问:既然全相联这么好,为什么 Cache 不全用全相联?
- Cache 的无奈: Cache 是为了匹配 CPU 的极速,它的地址转换必须在 1~2 个时钟周期内靠纯硬件电路完成。如果 Cache 做成全相联,意味着硬件要在瞬间同时把目标地址和 Cache 中所有行的地址进行比对,这种极其复杂的比较器电路成本太高,且延迟很大,所以 Cache 只能妥协,多用组相联。
- 主存-辅存的优势: 主存-辅存的映射和缺页处理是由操作系统(软件)结合数据结构(页表 Page Table)来实现的。软件查表是非常灵活的,记录“任意页对应任意页框”的映射关系轻而易举。虽然软件查表、更新页表比起纯硬件耗时更长,但是与读取硬盘那漫长的毫秒级时间相比,这点软件处理的开销简直微不足道。
总结
主存-辅存层次采用全相联映射,是典型的“用空间和软件管理的复杂度,去换取宝贵的磁盘 I/O 时间”的权衡结果。因为在这里,哪怕能减少 1% 的缺页率,带来的性能提升都是巨大的。
- (原创题)某计算机的主存存取周期为 50 ns,存取时间为 40 ns,数据总线宽度为 64 位。若不考虑其他开销,该主存的最大理论带宽是多少?
A. 200 MB/s
B. 160 MB/s
C. 1280 MB/s
D. 1.28 GB/s
解析
正确答案:B
解析: 存储器带宽衡量的是连续传输数据的能力。由于存储器在一次存取后需要恢复时间(),所以连续访问的最小时间间隔是存取周期(50 ns),而不是存取时间(40 ns)。题干中的“存取时间为 40 ns”是迷惑信息。
计算过程:存储器带宽公式为:
数据位宽
存取周期
带宽 。
因此选 B。
- (袁书配套习题)在主存和 CPU 之间增加 cache 的目的是( )。
A. 增加内存容量
B. 提高内存可靠性
C. 加快信息访问速度
D. 增加内存容量,同时加快访问速度
解析
答案:C.
解析:
- Cache-主存层次的核心目的是为了缓解 CPU 和主存之间速度不匹配的矛盾,利用局部性原理将 CPU 最常访问的数据放在速度极快的 Cache 中,从而加快信息的整体访问速度。
- 选项 A 和 D 中提到的“增加内存容量”,是主存-辅存层次(即虚拟存储器)要解决的问题。而且 Cache 的内容是主存的副本,它再大也不会增加内存的容量。
- (原创题)关于 Cache-主存层次与主存-辅存(外存)层次的异同,下列叙述中错误的是( )
A. 引入 Cache-主存层次的主要目的是为了加快 CPU 访问信息的速度,而主存-辅存层次则是为了解决主存容量不足的问题。
B. CPU 可以直接访问 Cache 和主存中的数据,但不能直接访问辅存,辅存的数据必须先调入主存才能被 CPU 处理。
C. Cache-主存层次的地址映射关系完全由硬件实现并使用标志(Tag)描述,主存-辅存层次的映射关系则由操作系统通过页表来实现。
D. Cache-主存层次和主存-辅存层次的数据调度与交换过程,对所有的程序员(包括应用程序员和系统程序员)都是完全透明的。
解析
正确答案:D
- D 选项错误: 两个层次在“透明性”上是不同的。Cache-主存层次的数据交换完全由硬件自动完成,对所有程序员(无论是应用程序员还是系统程序员)都是透明的;而主存-辅存层次(虚拟存储器)的数据交换由硬件和操作系统共同完成,它只对应用程序员透明,但对系统程序员是不透明的(因为系统程序员需要编写操作系统中的缺页中断处理、页面替换等底层硬件调度代码)。
- A 选项正确: 准确描述了两者的引入目的。Cache 用于提速(填补 CPU 和主存间的速度鸿沟),虚拟存储器(主存-辅存)用于扩容。
- B 选项正确: 准确描述了 CPU 的访问权限。Cache 和主存属于内部存储器,CPU 可直接寻址访问;辅存属于外部存储器,必须经过主存作为中转。
- C 选项正确: 准确描述了映射关系的实现介质。Cache 为了极致的速度,映射和查找全靠纯硬件电路(比对 Tag);而主存-辅存层次的缺页代价大,由软件(操作系统)维护的页表(Page Table)来实现虚拟地址到物理地址的映射。
核心考点与易错点补充
- 存取方式的陷阱
- ROM 与 RAM 的存取方式一样: 虽然名称叫“只读”和“随机访问”,但 ROM 和 RAM 都采用随机存取方式(即存取时间与物理位置无关,通过地址译码访问)。
- 光盘 (CD-ROM) 属于直接存取 (DAM): 磁头/光头先跳到目标区域附近(直接),再顺序查找扇区(顺序),这种结合的模式叫直接存取。
- 不要忽略“按内容访问”: 并不是所有半导体存储器都按地址访问(随机存取)。相联存储器(CAM,如快表 TLB、全相联 Cache 的标志位 Tag)是按内容访问的。
- 介质与概念的区分
- CD-ROM ≠ ROM: CD-ROM 是光存储器(辅存),而计算机硬件术语中的 ROM 特指半导体存储器(主存的一部分)。CPU 可以直接从 BIOS ROM 中执行指令,但不能直接执行 CD-ROM 中的内容。
- SSD ≠ 磁盘: 传统的机械硬盘 (HDD) 才是磁盘。固态硬盘 (SSD) 基于闪存技术 (Flash Memory),本质上属于电可擦除的 ROM (EEPROM),是半导体介质。
3. 主存的构成
- 主存 = RAM + ROM: 现代计算机的内存(主存)绝大部分由 DRAM(动态 RAM,需要刷新)构成,但也包含存放系统启动程序的 ROM 区。因此“主存都用 DRAM 芯片实现”是错误的。
- 易错点 :混淆“存取时间”与“存取周期”
- 误区: 认为 CPU 可以按照“存取时间”的频率去连续读取内存。
- 纠正: CPU 连续读写内存的最大频率受限于存取周期,而非存取时间。做题时如果题目问“连续读取的最小时间间隔”或计算带宽,必须使用存取周期。
- 易错点 :主存-辅存层次的“写策略”与“映射方式”
- 误区: 认为主存-外存层次和 Cache 一样,可以自由选择直写策略和各种映射方式。
- 纠正:
- 写策略: 主存-外存绝对不能使用直写(Write-through)。因为磁盘速度太慢,直写会导致系统崩溃级卡顿,只能使用回写(Write-back)。
- 映射方式: 主存-外存为了追求极致的命中率(哪怕降低一点查表速度),均采用全相联映射。不能使用直接映射或组相联映射,因为缺页(访问磁盘)的代价远大于软件查页表的代价。
- 易错点 :透明性的概念混淆
- 误区: 看到“透明”就觉得是“能看透、能看见”。
- 纠正: 在计算机体系结构中,透明 = 看不见 = 不需要管。Cache 对系统程序员透明,意思是系统程序员写底层代码时不需要写调度 Cache 的逻辑,硬件全包了。
7. 易错点 :数据缺失时的流向
- 误区: CPU 需要的数据如果在 Cache 和主存都没找到,在辅存找到了,辅存会直接把数据送给 CPU。
- 纠正: 严格遵循层级传递。辅存数据必须先送入主存,再从主存调入 Cache,最后才进入寄存器/CPU。不过要注意特例:CPU 可以绕过 Cache 直接和主存交换信息。
