主存储器容量的扩展

当单个存储芯片的字数（存储单元数）或字长（每个存储单元的位数）无法满足实际需求时，需要在位和字两个方向进行扩展。

核心公式

$\text{所需芯片总数} = \frac{\text{目标总容量}}{\tex$

$\text{位扩展片数} = \frac{\text{目标数据位宽}}{\tex$

$\text{字扩展组数} = \frac{\text{目标地址空间}}{\tex$

$\text{总片数} = \text{位扩展片数} \times \text{字$

位扩展法（增加字长 / 数据总线扩展）

适用场景

当存储芯片的数据位宽 < CPU 数据总线宽度时，需要位扩展。
目的：增加每个存储单元的位数（加宽字长），地址空间大小不变。

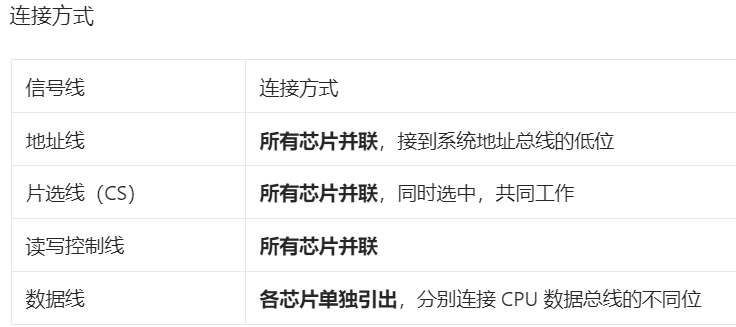

连接方式

信号线	连接方式
地址线	所有芯片并联，接到系统地址总线的低位
片选线（CS）	所有芯片并联，同时选中，共同工作
读写控制线	所有芯片并联
数据线	各芯片单独引出，分别连接 CPU 数据总线的不同位

核心特征：所有芯片同时工作，共同提供一个完整的字。

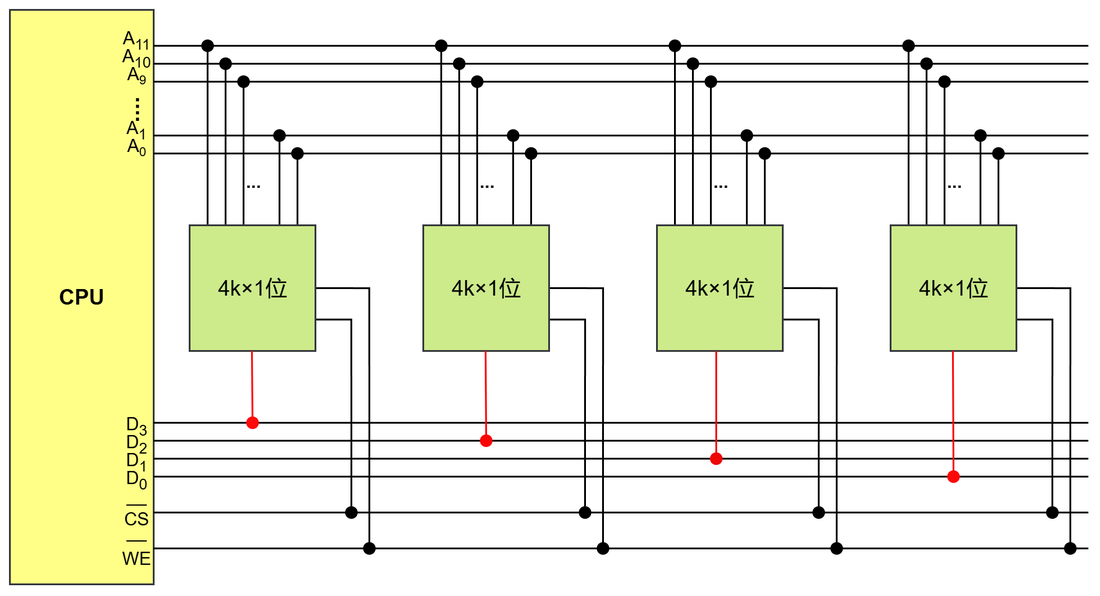

示例：用 4 片 4K×1位 的 SRAM 芯片，构成 4K×4 位 的存储器。

分析：

目标：4K×4bit，单片：4K×1bit
位扩展片数 = 4 ÷ 1 = 4 片
地址空间不变，仍为 4K（12 根地址线 A₀～A₁₁）

连接方案：

字扩展法（增加存储单元数 / 地址总线扩展）

适用场景

当存储芯片的字数 < 目标存储器的字数时，需要字扩展（位宽已满足要求）。
目的：增加地址空间，每个存储单元的位数不变。

连接方式

信号线	连接方式
地址线低位	所有芯片并联，接系统地址总线低位（用于片内寻址）
地址线高位	接译码器（或直接接片选），用于片间选择
数据线	所有芯片并联，接数据总线
读写控制线	所有芯片并联
片选线 CS	各芯片独立，由高位地址译码后分别控制

核心特征：各芯片分时工作，同一时刻只有一片被选中。

片选方式一：线选法（一般不采用）

原理： 取用于字选之外的高位地址线，直接连接到各芯片的片选端 CS。
规定：某根高位地址线为 0 时，选中对应芯片；其余位必须为 1（否则多片同时被选）。

优点： 不需要译码器，电路简单。
缺点： 地址空间不连续（有浪费），片选线必须满足"每次只有一位有效"，造成地址资源浪费。

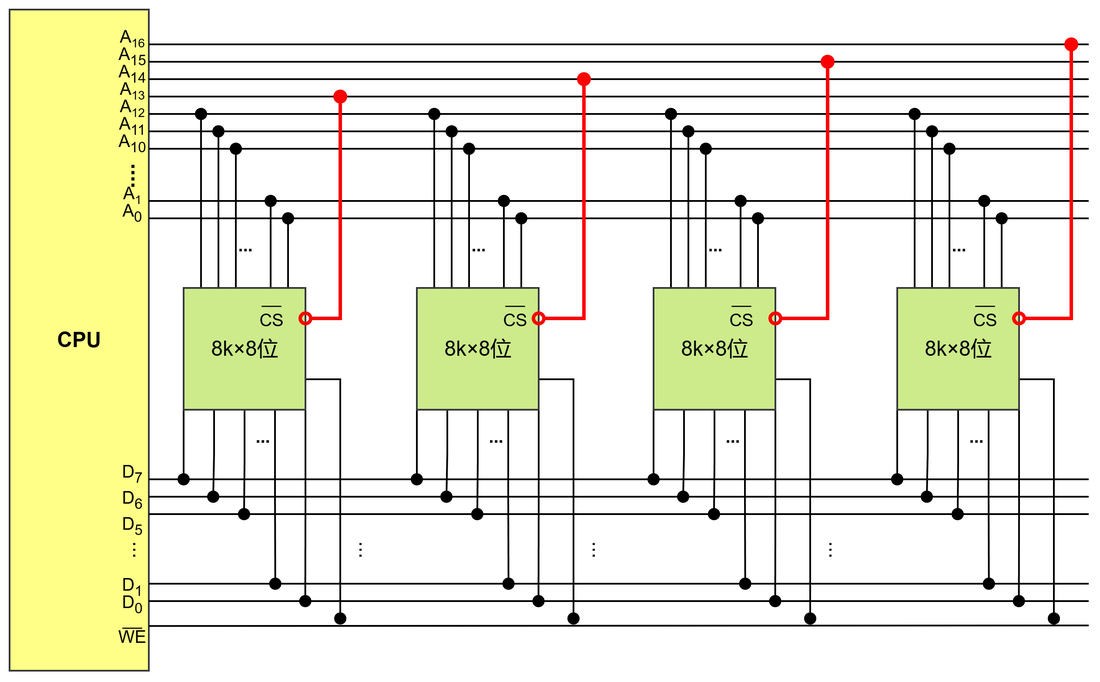

示例（线选法字扩展）

用 4片 8K×8位 的 SRAM 芯片，组成 32K×8位 的存储器，采用线选法。

分析：

字扩展组数 = 32K ÷ 8K = 4片
数据位宽已满足（均为8位），无需位扩展
CPU：17 根地址线（访问 32K 需要 15 位地址，加之线选法浪费地址空间，实际需 17 根）
芯片：13 根地址线（2¹³ = 8K）

连接方案：

CPU 地址线
├─ A₀～A₁₂（低 13 位）──── 4片芯片地址引脚（全部并联）
└─ 高位 A₁₃、A₁₄、A₁₅、A₁₆ 分别直接接 4 片芯片的 CS 端
A₁₃=0 时选第1片；A₁₄=0 时选第2片；A₁₅=0 时选第3片；A₁₆=0 时选第4片
（同一时刻片选线只能有一根为低电平）

各芯片地址分配：

芯片	最低地址	最高地址
第1片（A₁₃=0，其余=1）	1110 0 0000 0000 0000	1110 1 1111 1111 1111
第2片（A₁₄=0，其余=1）	1101 0 0000 0000 0000	1101 1 1111 1111 1111
第3片（A₁₅=0，其余=1）	1011 0 0000 0000 0000	1011 1 1111 1111 1111
第4片（A₁₆ =0，其余=1）	0111 0 0000 0000 0000	0111 1 1111 1111 1111

可见地址不连续，存在大量空洞，地址资源浪费严重。

片选方式二：译码片选法（重点）

原理： 将高位地址线输入地址译码器，由译码器产生片选信号，分别连接各芯片的 CS 端。
n位高位地址 → n-2ⁿ译码器 → 2ⁿ个片选信号，充分利用地址空间

优点： 地址空间连续，充分利用地址资源
缺点： 需要译码器，电路略复杂

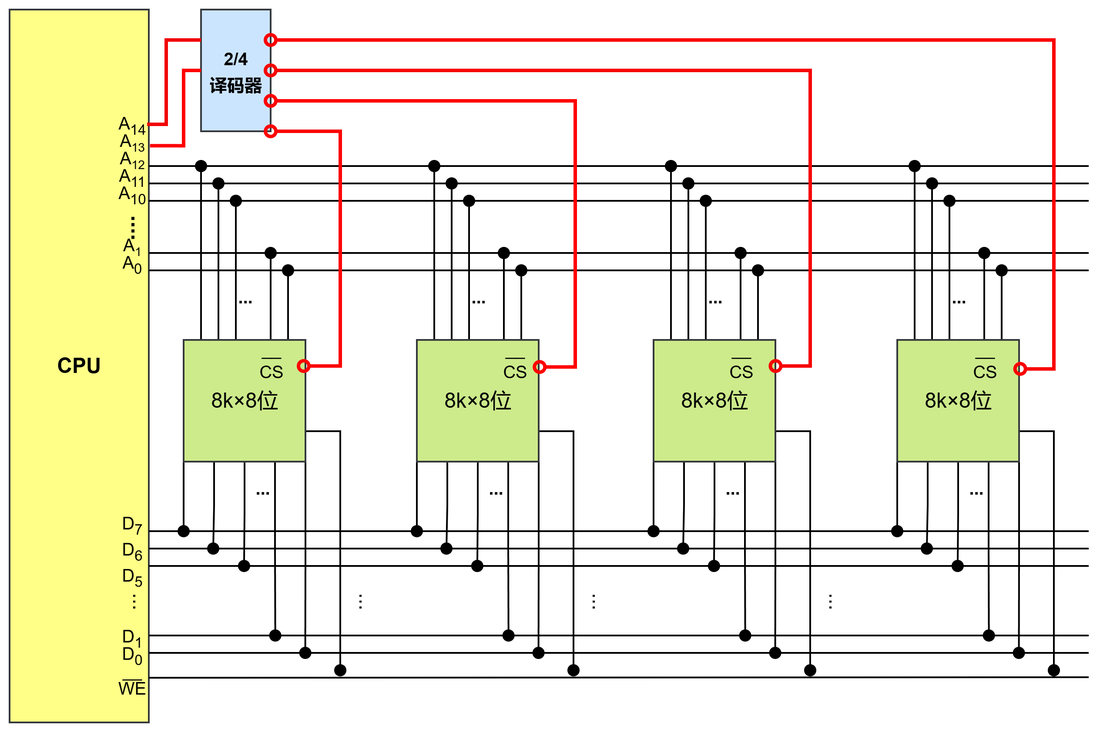

示例：用 4片 8K×8位 的 SRAM 芯片，组成 32K×8位 的存储器，采用译码片选法。

分析：

字扩展组数 = 32K ÷ 8K = 4片
CPU：15 根地址线（2¹⁵ = 32K）、8根数据线
芯片：13 根地址线（2¹³ = 8K）、8根数据线
高位地址线：15 - 13 = 2位（A₁₄、A₁₃）→ 接 2-4 译码器

连接方案：

CPU 地址线
├─A₀～A₁₂（低 13 位）──── 4片芯片地址引脚（全部并联，片内寻址）
└─ A₁₃、A₁₄（高2位）──→ 2-4 译码器输入
├─ 输出0（A₁₄A₁₃=00）──→ 第1片 CS
├─ 输出1（A₁₄A₁₃=01）──→ 第2片 CS
├─ 输出2（A₁₄A₁₃=10）──→ 第3片 CS
└─ 输出3（A₁₄A₁₃=11）──→ 第4片 CS
CPU 数据线 D₀～D₇ ──── 4片芯片数据线（全部并联）
CPU WE ──────────── 4片芯片 WE（全部并联）

各芯片地址分配（地址连续）：

芯片	A₁₄A₁₃	最低地址	最高地址
第1片	00	000 0000 0000 0000	001 1111 1111 1111
第2片	01	010 0000 0000 0000	011 1111 1111 1111
第3片	10	100 0000 0000 0000	101 1111 1111 1111
第4片	11	110 0000 0000 0000	111 1111 1111 1111

低13 位决定片内地址，高2位决定选哪片，地址连续无浪费。

线选法 vs 译码片选法对比

对比维度	线选法	译码片选法
是否需要译码器	不需要	需要
电路复杂度	简单	略复杂
地址空间	不连续，存在空洞	连续，充分利用
片选线要求	每次只有一位有效（低电平）	无特殊要求
适用场景	芯片数少、容量小的场合	大容量、地址要求连续的场合

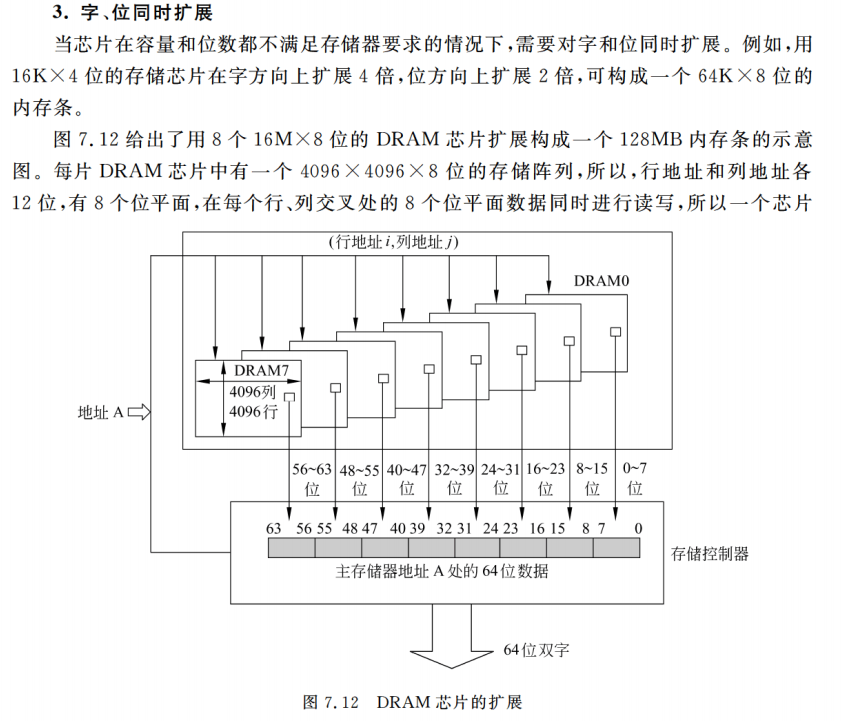

字位同时扩展法

适用场景

当存储芯片的字数和字长都不满足要求时，需要同时进行位扩展和字扩展。

连接思路（两步走）

第一步：先按【位扩展】将若干芯片组成一个"逻辑组"，满足数据位宽要求
                ↓
第二步：再按【字扩展（译码片选）】将多个"逻辑组"连接，满足地址空间要求

各"逻辑组"内部： 芯片地址线、片选线、控制线并联，数据线独立引出（位扩展特征）
各"逻辑组"之间： 片选线由高位地址译码后各自控制，同一时刻只有一组工作（字扩展特征）

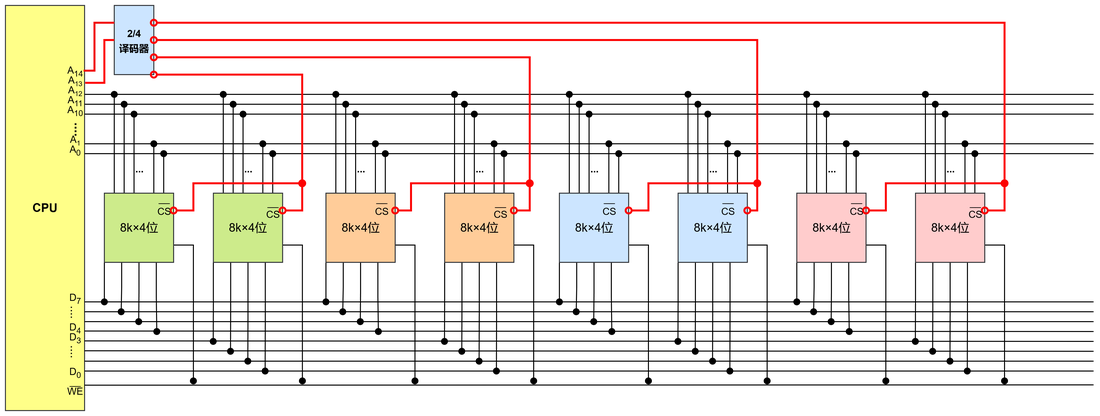

示例：用 8片 8K×4位 的 RAM 芯片，构成 32K×8位 的存储器。

分析：

目标：32K×8bit，单片：8K×4bit
位扩展片数 = 8 ÷ 4 = 2片一组（每2片拼成 8K×8位）
字扩展组数 = 32K ÷ 8K = 4组
总片数 = 2 × 4 = 8片 ✓

连接方案：

组内（位扩展）：
芯片①②为第1组 → 地址线、片选CS、WE 并联；
芯片① D₀～D₃ 接 CPU D₀～D₃
芯片② D₀～D₃ 接 CPU D₄～D₇

组间（字扩展，译码片选）：
CPU 高位地址 A₁₃ 、A₁₄ ──→ 2-4 译码器
输出0 ──→ 第1组（芯片①②）CS
输出1 ──→ 第2组（芯片③④）CS
输出2 ──→ 第3组（芯片⑤⑥）CS
输出3 ──→ 第4组（芯片⑦⑧）CS

CPU 低位地址 A₀～A₁₂ ──→ 所有芯片地址引脚（全部并联）
CPU WE ──────────────→ 所有芯片 WE（全部并联）

各组地址分配：

组别	A₁₄A₁₃	地址范围（十六进制）	最低地址	最高地址
第0组（芯片①②）	00	0000H ～ 1FFFH	000 0000 0000 0000	001 1111 1111 1111
第1组（芯片③④）	01	2000H ～ 3FFFH	010 0000 0000 0000	011 1111 1111 1111
第2组（芯片⑤⑥）	10	4000H ～ 5FFFH	100 0000 0000 0000	101 1111 1111 1111
第3组（芯片⑦⑧）	11	6000H ～ 7FFFH	110 0000 0000 0000	111 1111 1111 1111

三种扩展方式总结对比

扩展方式	解决的问题	数据线	地址线低位	地址线高位	片选线	各芯片工作时序
位扩展	数据位宽不够	各自独立引出	全部并联	全部并联	全部并联	同时工作
字扩展	地址空间不够	全部并联	全部并联	接译码器	各自独立（由译码器控制）	分时工作
字位同时扩展	两者都不够	组内并联，按位独立	全部并联	接译码器	组内并联，组间独立	组内同时，组间分时

画连接图步骤

已知：单片芯片规格 M×N bit，目标存储器规格 P×Q bit

Step 1. 计算芯片总数
        位扩展片数 = Q ÷ N
        字扩展组数 = P ÷ M
        总片数    = 位扩展片数 × 字扩展组数

Step 2. 确定地址线分配
        片内地址线根数 = log₂M（接芯片低位地址引脚）
        片选译码所需位数 = log₂(字扩展组数)（接高位地址，送译码器）
        CPU总地址线根数 = log₂P

Step 3. 确定数据线分配
        每组内各芯片数据线独立引出，拼满 Q 位

Step 4. 片选方式选择
        组数较少、地址连续性要求低 → 线选法
        组数较多、地址需连续       → 译码片选法（主流）

Step 5. 画连接图
        组内：地址/CS/WE 并联，数据线按位独立
        组间：低位地址并联，高位地址→译码器→各组CS

习题演练

【2009-15】某计算机主存容量为64KB，其中ROM区为4KB，其余为RAM区，按字节编址。现要用2K×8位的ROM芯片和4K×4位的RAM芯片来设计该存储器，则需要上述规格的ROM芯片数和RAM芯片数分别是（）。

A. 1、15

B. 2、15

C. 1、30

D. 2、30

解析

答案：D

ROM芯片数：

需求：4KB；芯片规格：2K×8位（每片2KB，位宽已满足8位）
片数 = 4KB ÷ 2KB = 2片

RAM芯片数：

RAM区 = 64KB - 4KB = 60KB
芯片规格：4K×4位，位宽只有4位，需位扩展：2片组成4K×8位（一组）
字扩展：60KB ÷ 4KB = 15组
总片数 = 15组 × 2片/组 = 30片

【2010-15】假定用若干个2K×4位的芯片组成一个8K×8位的存储器，则地址0B1FH所在芯片的最小地址是（）。

A. 0000H

B. 0600H

C. 0700H

D. 0800H

解析

答案：D

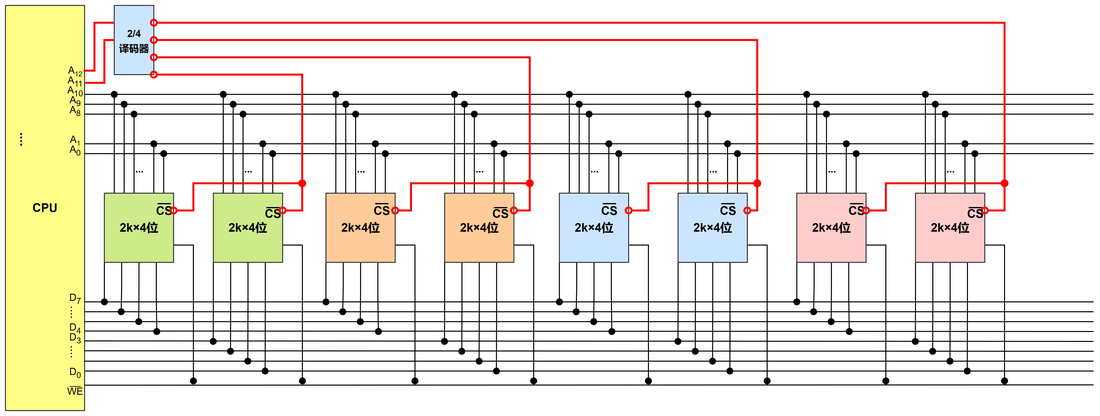

组织方式分析：

2K×4位 → 位扩展：2片组成 2K×8位
字扩展：4组 2K×8位 → 8K×8位

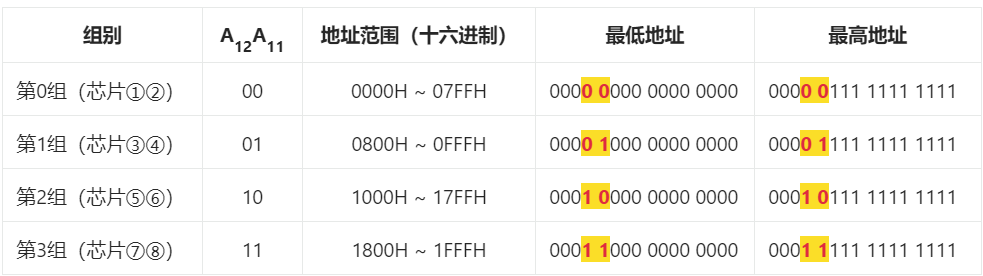

各组地址分配：

0B1FH 介于 0800H ~ 0FFFH 之间，属于块1，最小地址为 0800H。

或者将0B1F 转换为二进制 0000 1011 0001 1111，属于第二组，该地址所在芯片的最小地址即为0000 1000 0000 0000=0800H

【2011-15】某计算机存储器按字节编址，主存地址空间大小为64MB，现用4M×8位的RAM芯片组成32MB的主存储器，则存储器地址寄存器MAR的位数至少是（）。

A. 22位

B. 23位

C. 25位

D. 26位

解析

答案：D（26位）

MAR 的位数取决于主存地址空间大小，与实际安装容量无关。

$\text{MAR位数} = \log_2(64\text{MB}) = \lo$

注意：题目说"主存地址空间大小为64MB"，这决定了MAR位数；实际安装32MB只影响芯片数量计算，与MAR无关。

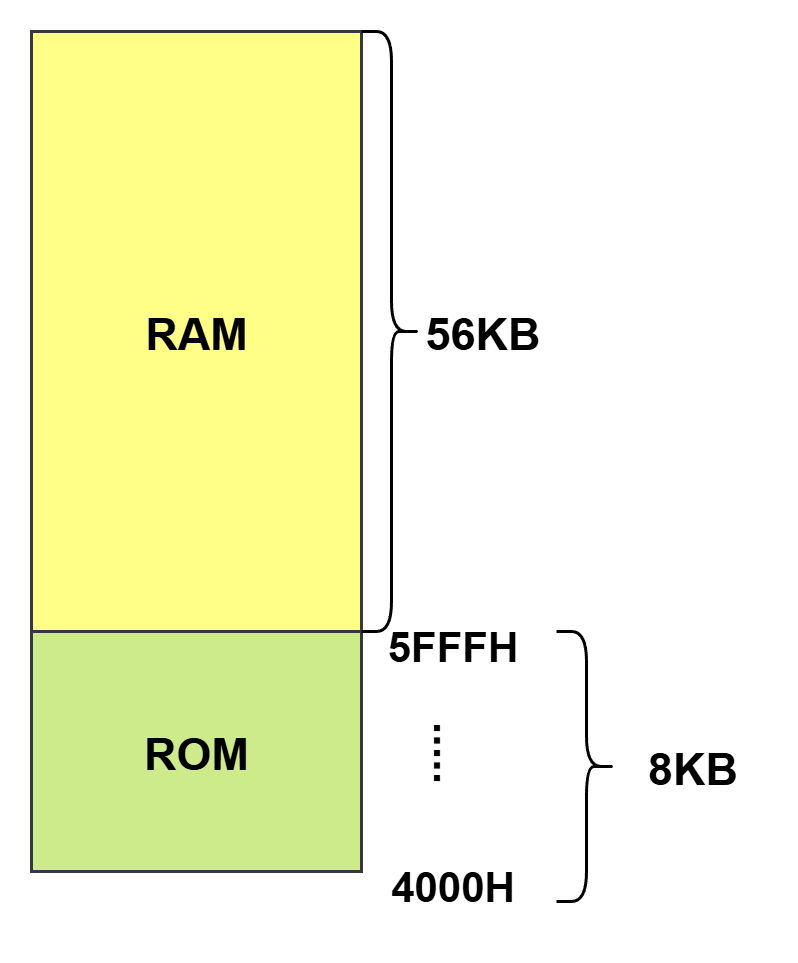

【2016-16】某存储器容量为64KB，按字节编址，地址4000H～5FFFH为ROM区，其余为RAM区。若采用8K×4位的SRAM芯片进行设计，则需要该芯片的数量是（）。

A. 7

B. 8

C. 14

D. 16

解析

答案：C

ROM区： 4000H ~ 5FFFH = 8KB

RAM区： 64KB - 8KB = 56KB

使用 8K×4位 SRAM 芯片：

位扩展： 4位 → 8位，需 2片/组
字扩展： 56KB ÷ 8KB = 7组
总片数 = 7 × 2 = 14片

【2021-15】某计算机的存储器总线中有24位地址线和32位数据线，按字编址，字长为32位。若000000H~3FFFFFH为RAM区，则需要512K×8位的RAM芯片数为（）。

A. 8

B. 16

C. 32

D. 64

解析

答案：C（32片）

RAM区容量计算：

地址范围：000000H ~ 3FFFFFH
字数 = 3FFFFFH + 1 = 400000H = $2^{22}$ 字
每字 32位 = 4字节
总容量 = $2^{22}$ × 4B = 16MB

所需芯片数：

512K×8位芯片 = 512KB
片数 = 16MB ÷ 512KB = 32片

（也可分解：位扩展 32÷8 = 4片/组，字扩展 16MB÷2MB = 8组，共32片）

【2023-15】某计算机的 CPU 有 30 根地址线，按字节编址，CPU 和主存芯片连接时，要求主存芯片占满所有可能存储地址空间，并且 RAM 区和 ROM 区所分配的空间大小比为 3:1，若 RAM 在连续低地址区，ROM 在连续高地址区，则 ROM 的地址范围（）。

A. 00000000H~0FFFFFFFH

B. 10000000H~2FFFFFFFH

C. 30000000H~3FFFFFFFH

D. 40000000H~4FFFFFFFH

解析

答案：C

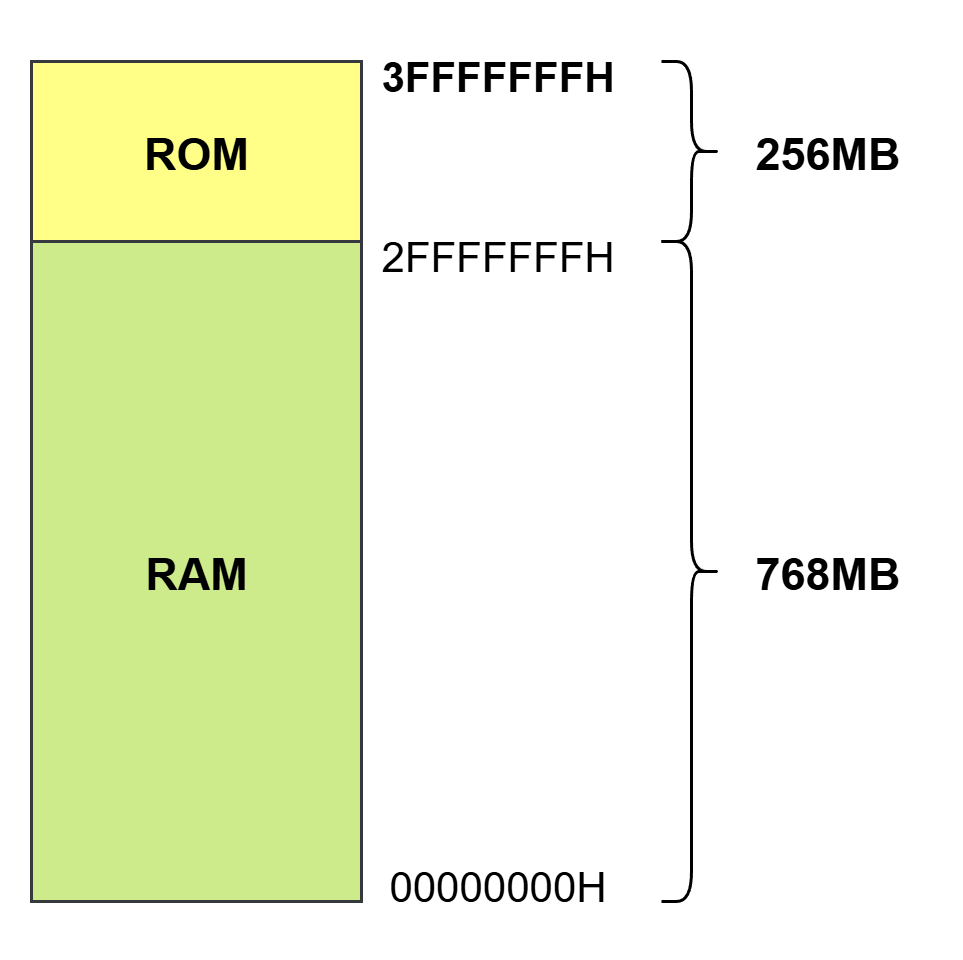

地址空间总大小： $2^{30}\text{B} = 1\text{GB} = 1024\text{$

按 RAM:ROM = 3:1 分配：

RAM = $\frac{3}{4}$ × 1GB = 768MB（低地址区）
ROM = $\frac{1}{4}$ × 1GB = 256MB（高地址区）

7. （袁书配套习题）假定用若干 $16\text{K} \times 1$ 位的存储器芯片组成一个 $64\text{K} \times 8$ 位的存储器，芯片内各单元连续编址，则地址 $\text{BFF0H}$ 所在的芯片的最小地址为（）。
A. $4000\text{H}$
B. $6000\text{H}$
C. $8000\text{H}$
D. $\text{A}000\text{H}$

解析

答案： C

目标存储器容量为 $64\text{K}$ ，单片存储器容量为 $16\text{K}$ ，因此需要进行字扩展，共需要分为 $64\text{K} / 16\text{K} = 4$ 个组。连续编址（又称高位交叉编址、顺序编址）是指数据连续存放在同一个芯片中，存满一个芯片后再存入下一个芯片。因此每个芯片(组)的片选信号由最高两位地址确定，低 14 位为片内地址。

第0组（第1块芯片）地址范围： $0000\text{H} \sim 3\text{FFFH}$
第1组（第2块芯片）地址范围： $4000\text{H} \sim 7\text{FFFH}$
第2组（第3块芯片）地址范围： $8000\text{H} \sim \text{BFFFH}$
第3组（第4块芯片）地址范围： $\text{C}000\text{H} \sim \text{FFFFH}$

给定的地址 $\text{BFF0H}$ 落在 $8000\text{H} \sim \text{BFFFH}$ 之间，因此它位于第2组芯片内。第2组芯片的最小地址（起始地址）即为 $8000\text{H}$ 。

（袁书配套习题）假定用若干 $16\text{K} \times 8$ 位的存储器芯片组成一个 $64\text{K} \times 8$ 位的存储器，芯片各单元交叉编址，则地址 $\text{BFFFH}$ 所在的芯片的最小地址为（）。
A. $0000\text{H}$
B. $0001\text{H}$
C. $0002\text{H}$
D. $0003\text{H}$

解析

答案： D

字扩展组成 $64\text{K} / 16\text{K} = 4$ 个芯片组。交叉编址（又称低位交叉编址）是指连续的地址分布在相邻的不同芯片中。因为有4个芯片组，所以地址的最低2位（ $2^2 = 4$ ）用来作为芯片的片选信号。

确定各芯片的地址特征：

芯片0包含的地址： $0, 4, 8, \dots$ （末两位为 $00$ ），最小地址为 $0000\text{H}$
芯片1包含的地址： $1, 5, 9, \dots$ （末两位为 $01$ ），最小地址为 $0001\text{H}$
芯片2包含的地址： $2, 6, 10, \dots$ （末两位为 $10$ ），最小地址为 $0002\text{H}$
芯片3包含的地址： $3, 7, 11, \dots$ （末两位为 $11$ ），最小地址为 $0003\text{H}$

给定地址 $\text{BFFFH}$ 。将其转换为二进制，最后半字节 $\text{F}$ 的二进制是 1111，其最低两位是 11（即十进制的3）。该地址位于芯片3中。芯片3内的最小地址（即第一个分给它的地址）是 $0003\text{H}$ 。

（袁书配套习题）用存储容量为 $16\text{K} \times 1$ 位的存储器芯片组成一个 $64\text{K} \times 8$ 位的存储器，则在字方向和位方向上分别扩展了（）倍。
A. 4 和 2
B. 4 和 8
C. 2 和 4
D. 8 和 4

解析

答案： B

解析：

字方向扩展（容量扩展）： 目标字数为 $64\text{K}$ ，单片字数为 $16\text{K}$ 。字扩展倍数 $= 64\text{K} / 16\text{K} = 4$ 倍。这说明我们需要将地址空间扩大4倍。
位方向扩展（数据位宽扩展）： 目标数据位宽为 8 位，单片数据位宽为 1 位。位扩展倍数 $= 8 / 1 = 8$ 倍。这说明为了凑齐8根数据线，同一组需要并联8个芯片。
结论： 字方向扩展了 4 倍，位方向扩展了 8 倍。

（原创题）某计算机按字节编址，主存地址空间为 $16\text{MB}$ 。现需用 $512\text{K} \times 4$ 位的 SRAM 芯片和 $2\text{M} \times 8$ 位的 ROM 芯片构建主存。要求 RAM 区和 ROM 区容量之比为 $3:1$ ，且 ROM 区位于主存最高连续地址段。若 RAM 区采用连续编址，则地址 $\text{0A1234H}$ 所在的 RAM 芯片的最小地址，以及构建该 RAM 区所需的 SRAM 芯片总数分别是（）。
A. $\text{080000H}$ ， $48$ 片
B. $\text{0A0000H}$ ， $48$ 片
C. $\text{080000H}$ ， $24$ 片
D. $\text{000000H}$ ， $24$ 片

解析

答案：A

确定容量与芯片总数：

主存总空间为 $16\text{MB}$ 。RAM 与 ROM 比例为 $3:1$ ，因此 RAM 区容量 $= 16\text{MB} \times (3/4) = 12\text{MB}$ 。
单片 SRAM 规格为 $512\text{K} \times 4$ 位。因为按字节编址（1字节=8位），首先需要进行位扩展： $8 / 4 = 2$ 片，每 2 片组成一个 $512\text{K} \times 8$ 位（即 $512\text{KB}$ ）的逻辑组。
再进行字扩展： $12\text{MB} / 512\text{KB} = 24$ 组。所以 SRAM 芯片总数 $= 24 \text{ 组} \times 2 \text{ 片/组} = 48$ 片。（排除 C、D）

计算地址范围：

ROM 在最高地址段，所以 RAM 占据从 $0$ 开始的低地址段： $0 \sim 12\text{MB}-1$ 。
$12\text{MB} = 12 \times 2^{20} = \text{0$ ，所以 RAM 的地址范围是 $\text{000000H} \sim \text{0BFFFFH}$ 。
采用连续编址，每个逻辑组容量为 $512\text{KB}$ （十六进制为 $\text{080000H}$ ）。

第 0 组地址： $\text{000000H} \sim \text{07FFFFH}$
第 1 组地址： $\text{080000H} \sim \text{0FFFFFH}$

定位目标地址：

目标地址 $\text{0A1234H}$ 显然落入第 1 组（ $\text{080000H} \sim \text{0FFFFFH}$ ）的范围内。
因此，该地址所在芯片组的最小地址就是该组的起始地址，即 $\text{080000H}$ 。

因此将地址 $\text{0A1234H}$ 转化为 0000 1010 0001 0010 0011 0100，001 用于生成该 sram 芯片的片选信号，因此该地址所在的 RAM 芯片的最小地址为 0000 1000 0000 0000 0000 0000 即 $080000H$

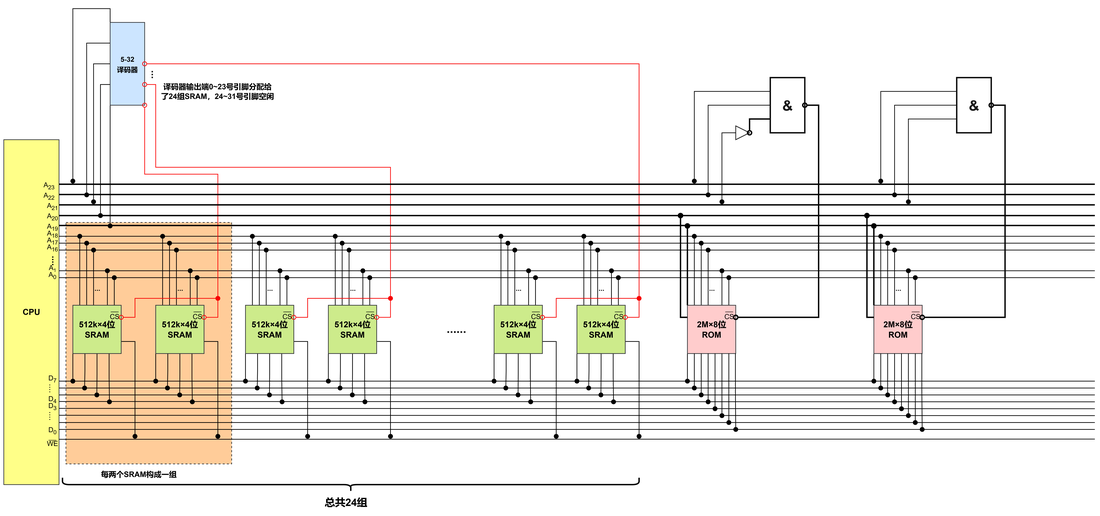

这张原理图的解释：
SRAM的字位扩展：
位扩展： 橙色框内将两片 $512\text{K} \times 4$ 位的 SRAM 组合，数据线分别接 $D_0 \sim D_3$ 和 $D_4 \sim D_7$ ，凑成了 8 位位宽。
地址分配： 内部地址线 $A_0 \sim A_{18}$ （共19根，对应 $512\text{K}$ 容量），并行接到了所有 SRAM 上。
字扩展译码： 5-32 译码器准确接入了最高 5 位地址线（ $A_{19} \sim A_{23}$ ），并且利用其 0~23 号输出端精准控制 24 组 SRAM，24~31 号引脚悬空闲置
ROM的单独逻辑控制：
地址线 $A_0 \sim A_{20}$ （共21根，对应 $2\text{M}$ 容量）并行接到了两片 ROM 上。
ROM 1片选： 采用了三输入与非门，输入端精准接入 $A_{23}$ 、 $A_{22}$ ，并且在 $A_{21}$ 上加了一个非门（反相器）。这完美实现了 $110$ 的高位地址匹配，输出低电平激活 ROM 1。
ROM 2片选： 同样采用三输入与非门，直接接入 $A_{23}$ 、 $A_{22}$ 、 $A_{21}$ ，完美实现了 $111$ 的高位地址匹配，输出低电平激活 ROM 2。
因为题目要求 ROM 在最高连续地址段，总共占据 $4\text{MB}$ （ $12\text{MB} \sim 16\text{MB} - 1$ ）：
ROM 片 1 ( $2\text{MB}$ )：地址范围是 C00000H ~ DFFFFFH。转换成二进制，高三位 $A_{23} A_{22} A_{21}$ 固定为 1 1 0。
ROM 片 2 ( $2\text{MB}$ )：地址范围是 E00000H ~ FFFFFFH。转换成二进制，高三位 $A_{23} A_{22} A_{21}$ 固定为 1 1 1。
因此直接用地址总线的最高几位通过简单的逻辑门来生成片选信号：提取 CPU 的 $A_{23}, A_{22}, A_{21}$ 三根线。
选 ROM 1：当且仅当 $A_{23}=1, A_{22}=1, A_{21}=0$ 时有效。我们需要把 $A_{21}$ 反相变成 1，然后把三个 1 放在一起产生一个 0。布尔表达式： $\overline{\text{CS}}_1 = \overline{A_{23$ 所需器件： 1个非门（处理 $A_{21}$ ） + 1个三输入与非门。
选 ROM 2：当且仅当 $A_{23}=1, A_{22}=1, A_{21}=1$ 时有效。三个输入已经是 1 了，放在一起直接产生 0。布尔表达式： $\overline{\text{CS}}_2 = \overline{A_{23$ 所需器件： 1个三输入与非门。

（原创题）假定用若干 $8\text{K} \times 4$ 位的 SRAM 芯片组成一个 $32\text{K} \times 8$ 位的存储器。若将这些芯片连接为若干个逻辑组，组间采用交叉编址（低位交叉编址），且片内各单元连续编址。则物理地址 $\text{5A2DH}$ 所在的芯片组中，能够访问到的最大物理地址为（）。
A. $\text{7FFFH}$
B. $\text{7FFDH}$
C. $\text{5A2DH}$
D. $\text{7FFEH}$

解析

答案：B

分析芯片组合：

目标容量 $32\text{K} \times 8$ 位，芯片为 $8\text{K} \times 4$ 位。
位扩展： $8 / 4 = 2$ 片/组（组成 $8\text{K} \times 8$ 位）。
字扩展： $32\text{K} / 8\text{K} = 4$ 组。

分析交叉编址逻辑：

共有 4 个逻辑组。交叉编址（低位交叉）意味着地址的最低 2 位（ $2^2 = 4$ ）用来做片选。
组 0 处理末两位为 00 的地址；组 1 处理末两位为 01 的地址；组 2 处理末两位为 10 的地址；组 3 处理末两位为 11 的地址。

定位给定地址所在的组：

物理地址 $\text{5A2DH}$ 的末位十六进制数是 $\text{D}$ ，转为二进制为 1101，其最低两位是 01。这说明它属于组 1。

求该组的最大物理地址：

整个 $32\text{K}$ 存储器的最高物理地址是 $32 \times 1024 - 1 = 32767$ ，即十六进制的 $\text{7FFFH}$ 。
$\text{7FFFH}$ 的末位 $\text{F}$ 二进制是 1111，最低两比特为 11，属于组 3的最后一个地址。
往前推算：

$\text{7FFEH}$ 属于组 2
$\text{7FFDH}$ 属于组 1

因此，组 1 能够访问到的最大物理地址是 $\text{7FFDH}$ 。

某计算机系统需要扩展主存，目标为构建一个 $1\text{M} \times 32$ 位的 DRAM 存储区。现有 $256\text{K} \times 8$ 位的 DRAM 芯片。不考虑电源、地线及刷新等辅助控制线，采用译码片选法进行字扩展时，单片 DRAM 芯片的物理地址引脚和数据引脚总数，以及整个扩充存储区需要的 DRAM 芯片总数分别是（）。
A. $17$ 根， $4$ 片
B. $26$ 根， $16$ 片
C. $17$ 根， $16$ 片
D. $9$ 根， $16$ 片

解析

答案：C

计算总片数：

目标： $1\text{M} \times 32$ 位。单片： $256\text{K} \times 8$ 位。
位扩展片数 $= 32 / 8 = 4$ 片/组。
字扩展组数 $= 1\text{M} / 256\text{K} = 4$ 组。
芯片总数 $= 4 \times 4 = 16$ 片。（排除 A、D）

计算单片物理引脚数：

数据引脚：单片位宽为 8 位，所以需要 8 根数据线。
逻辑地址线：单片容量为 $256\text{K}$ ， $256\text{K} = 2^{18}$ ，理论上需要 18 根逻辑地址线。
DRAM 物理地址引脚：由于 DRAM 采用了地址线复用技术（分行、列两次传送），物理地址引脚数是逻辑地址线的一半。 $18 / 2 = 9$ 根物理地址线。
总引脚数 $= 9$ (物理地址) $+ 8$ (数据) $= 17$ 根。

多模块存储器

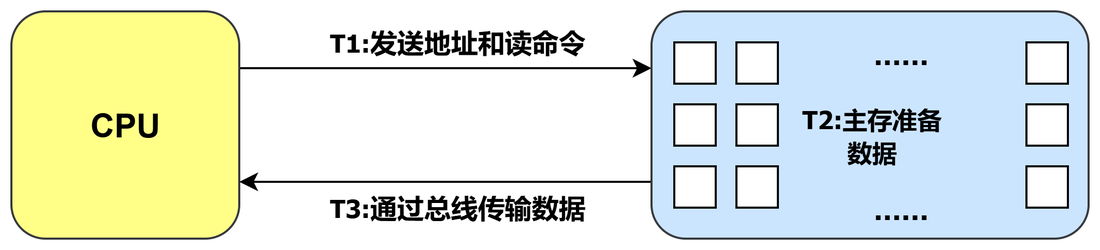

为什么需要多模块存储器？

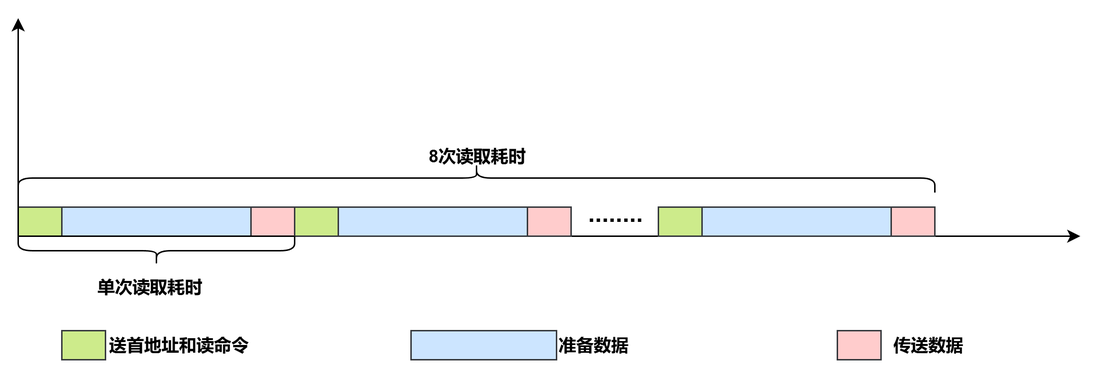

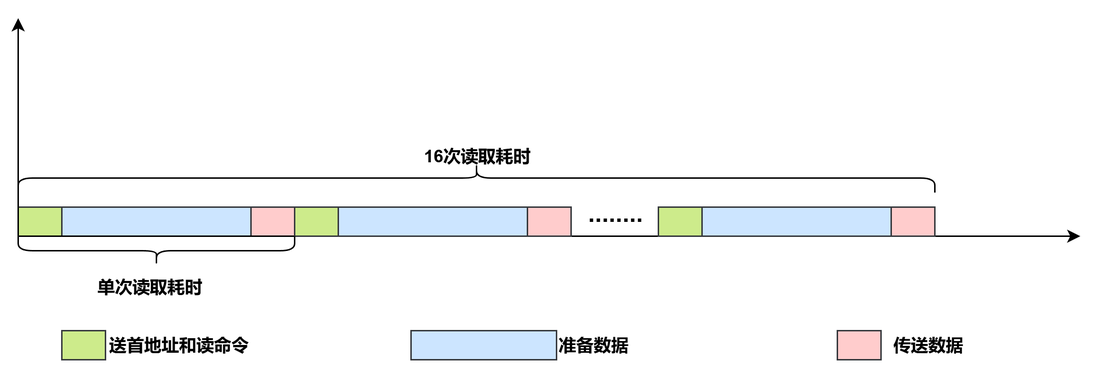

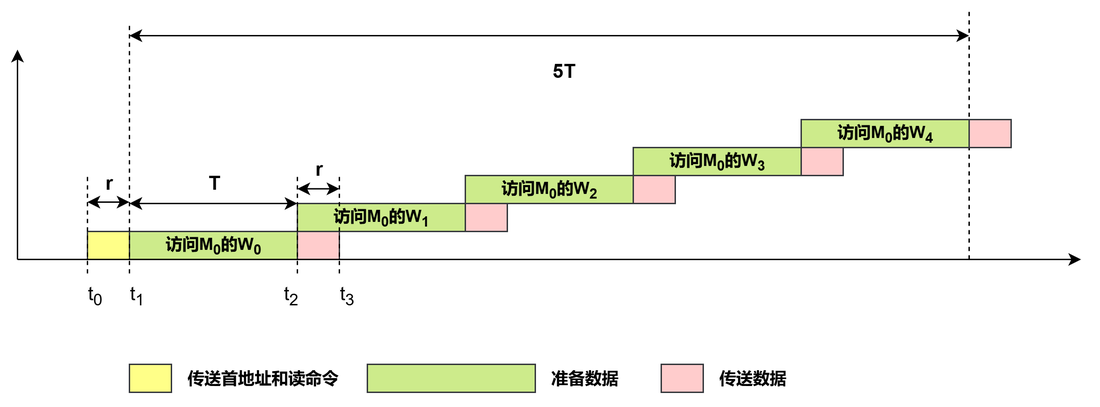

CPU 的速度远快于主存，单模块存储器存在严重的速度瓶颈。多模块存储器是一种空间并行技术，利用多个结构完全相同的存储模块并行工作，来提高存储器的吞吐率，而不改变单个模块的存取速度。

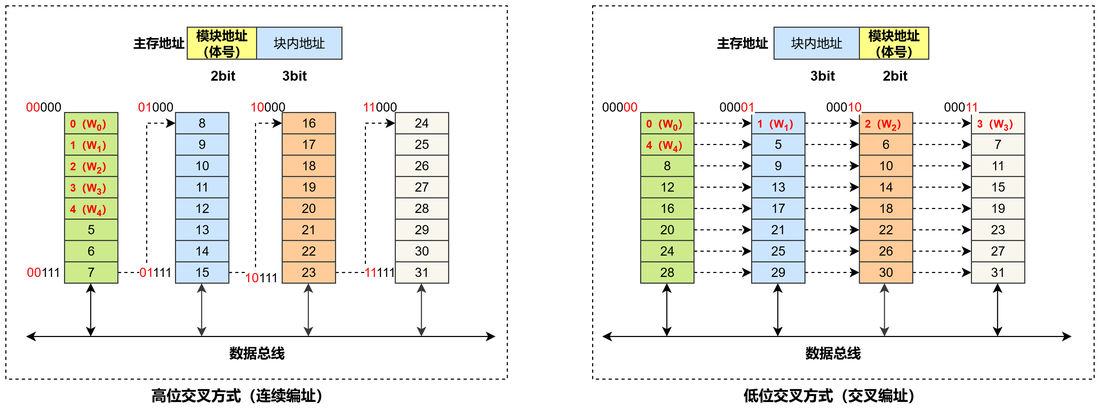

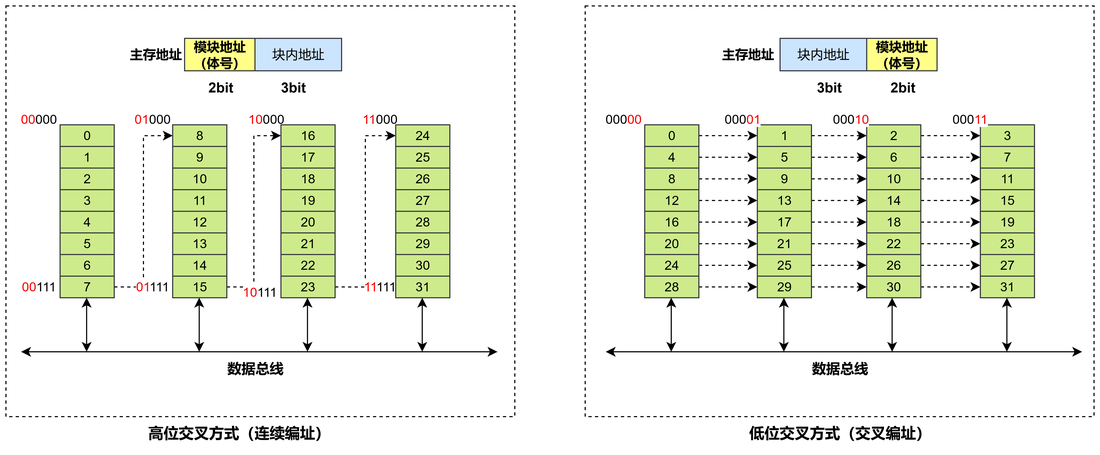

两种编址方式对比

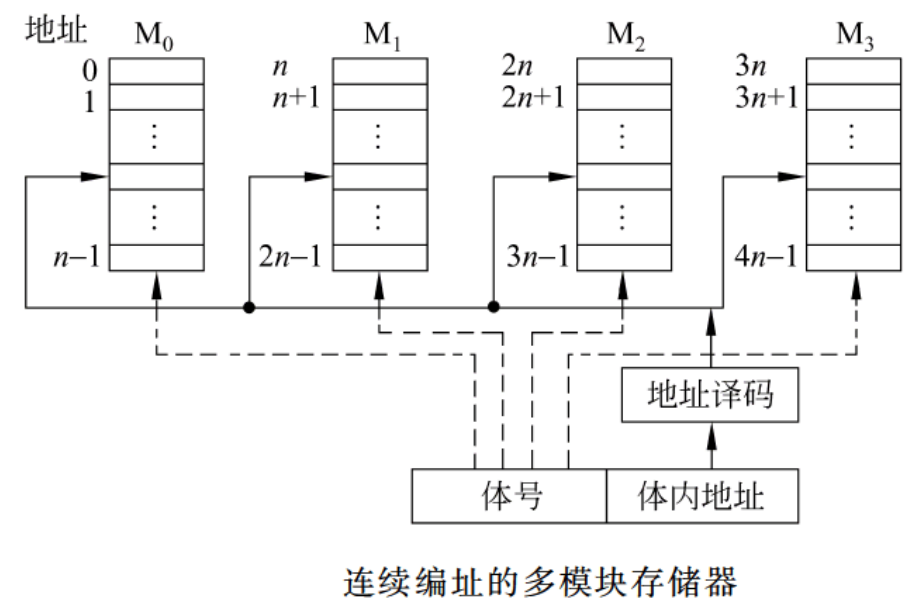

连续编址（高位交叉 / 顺序编址模式）

地址结构： [高位：模块号] [低位：模块内地址]

特点：

相邻地址在同一模块内
不同模块的地址不相邻
一个模块内的地址访问完才跳到下一个模块
无法实现并行访问，不能提高吞吐率

由于程序具有局部性和连续性的特点，执行过程中的指令和数据基本分布在同一个存储体中，往往会导致一个存储体访问频繁，而其他存储体基本处于空闲状态，无法实现多个存储体的并行工作。

适合扩充容量（内存插条插入一条或多条均可正常工作）

用途： 典型的顺序编址模式，用于容量扩展。

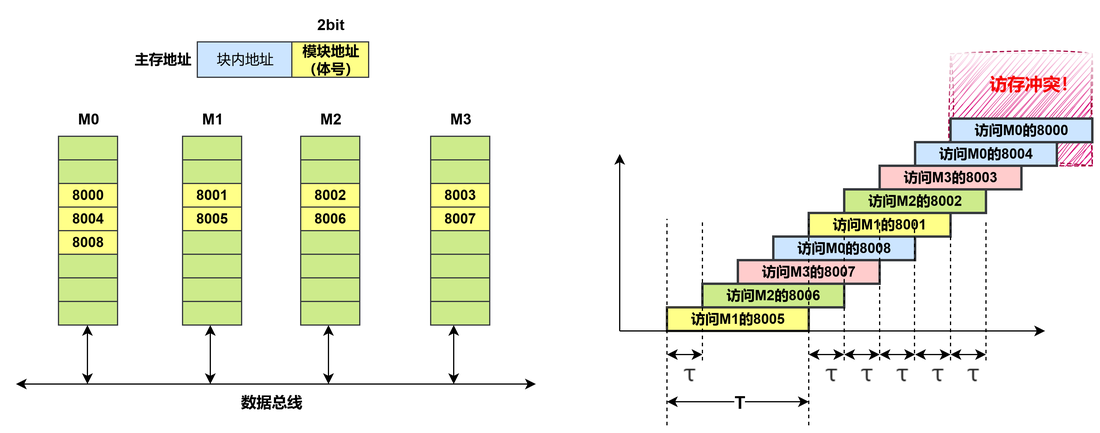

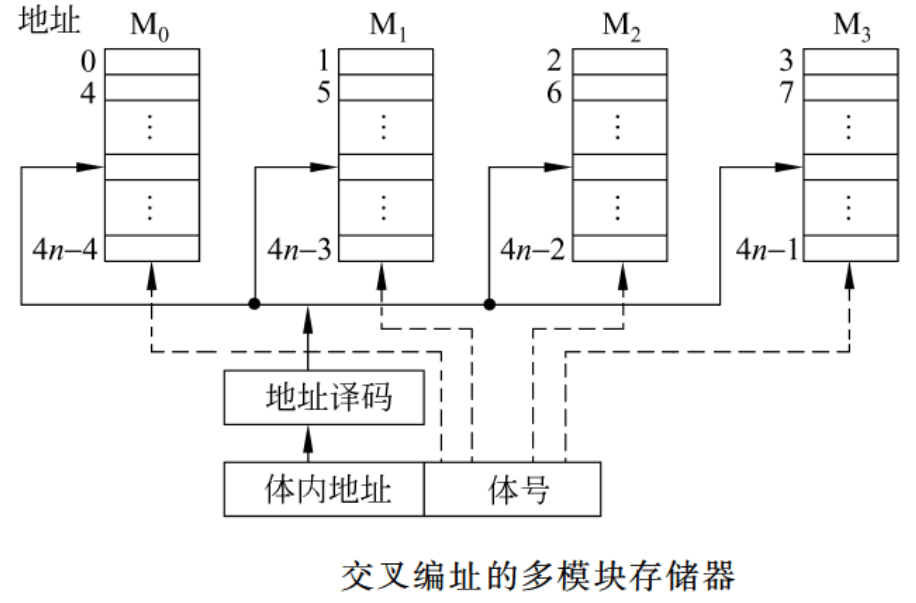

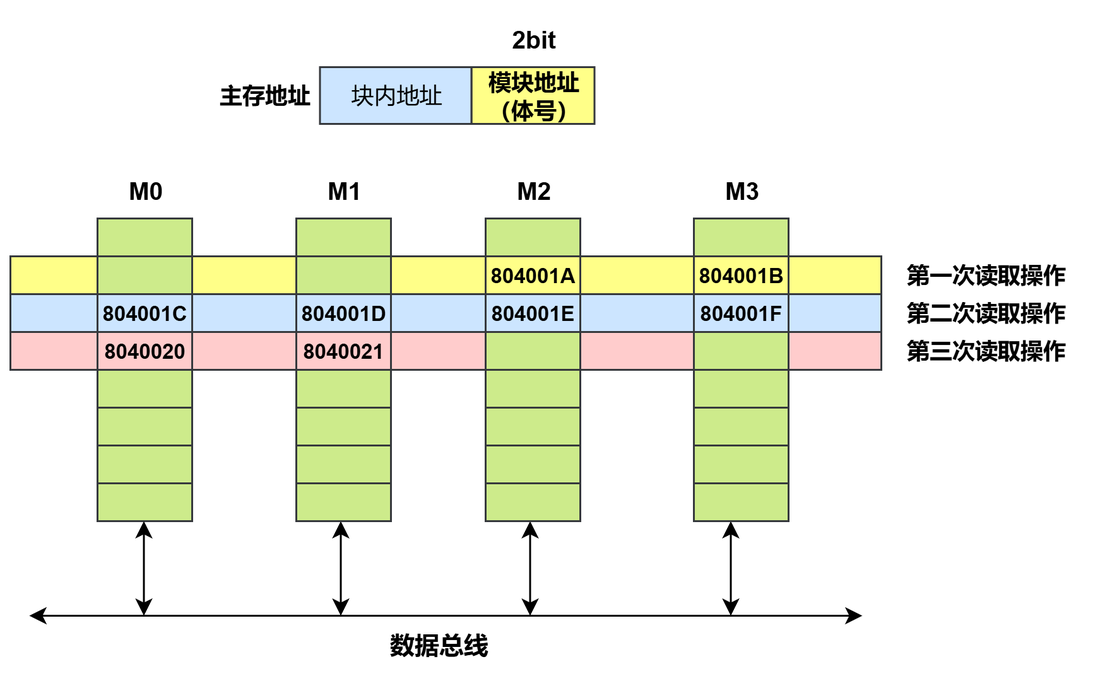

交叉编址（低位交叉 / 交叉编址模式）⭐

地址结构： [高位：模块内地址] [低位：模块号（体号）]

判断体号的公式： $\text{体号} = \text{地址} \mod m \quad (m \t$

特点：

相邻地址在不同模块中
同一模块中的地址不相邻

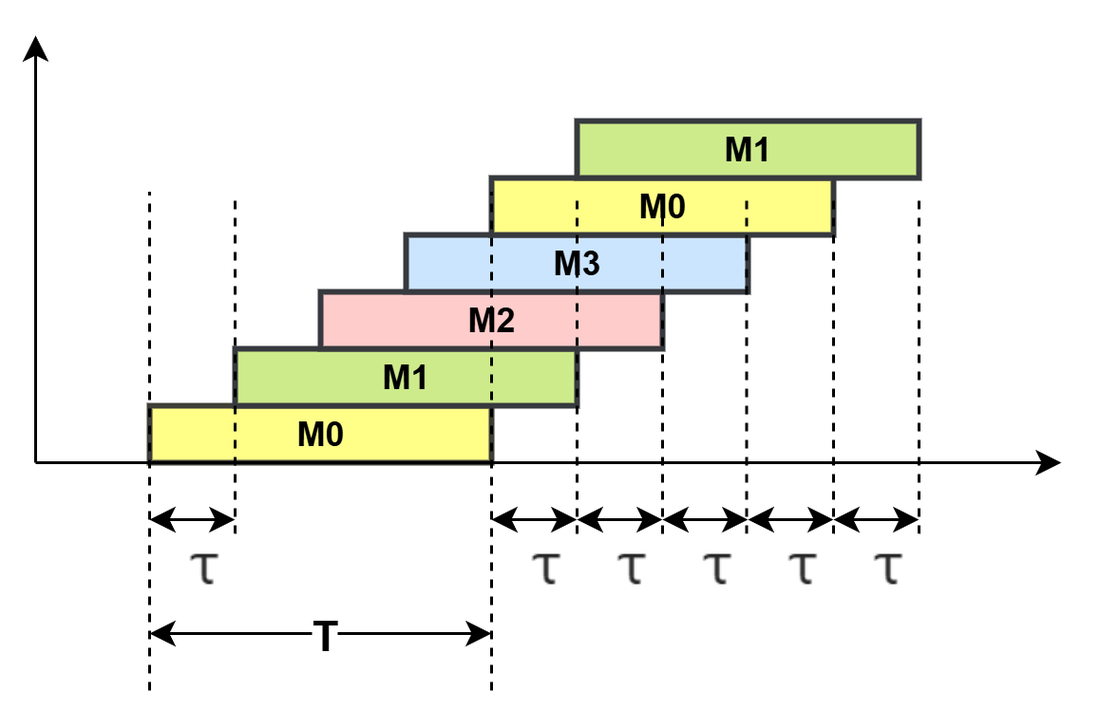

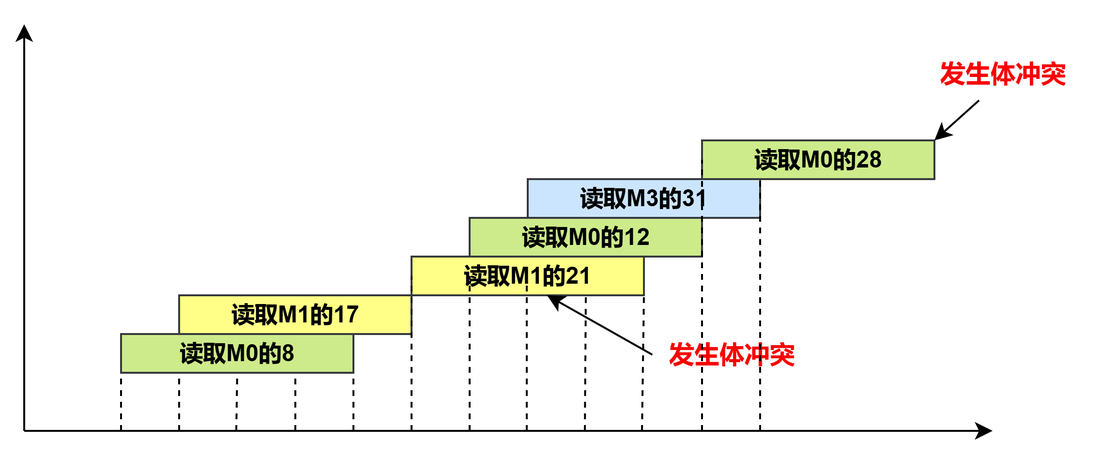

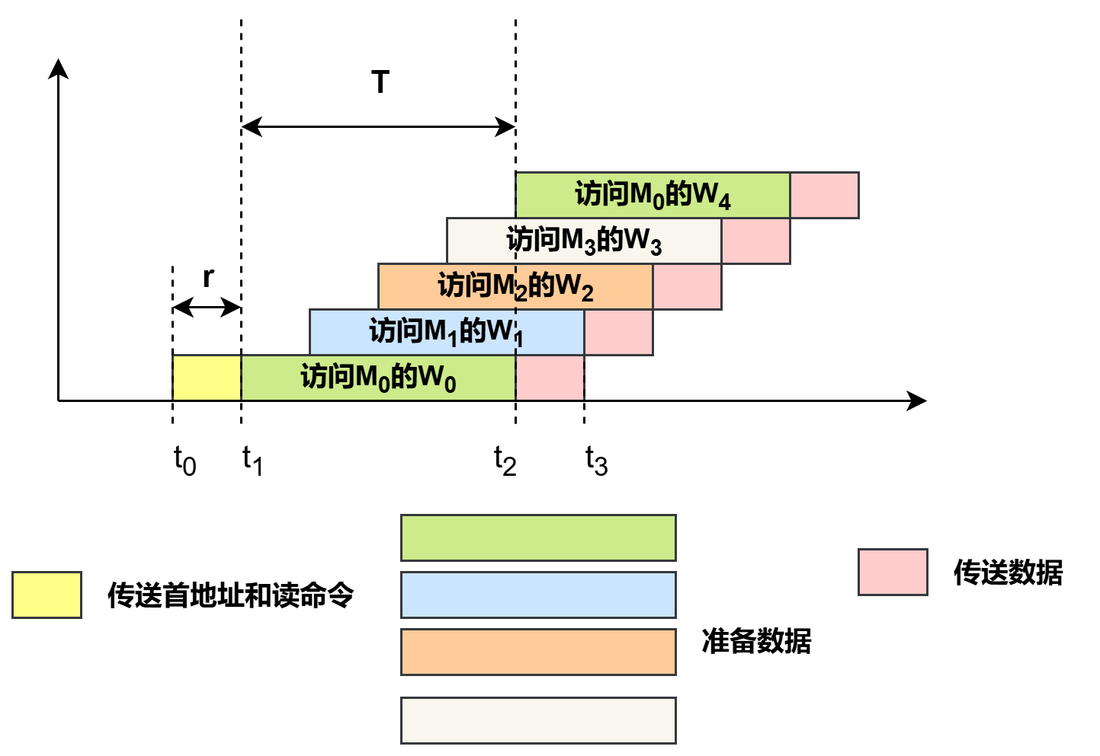

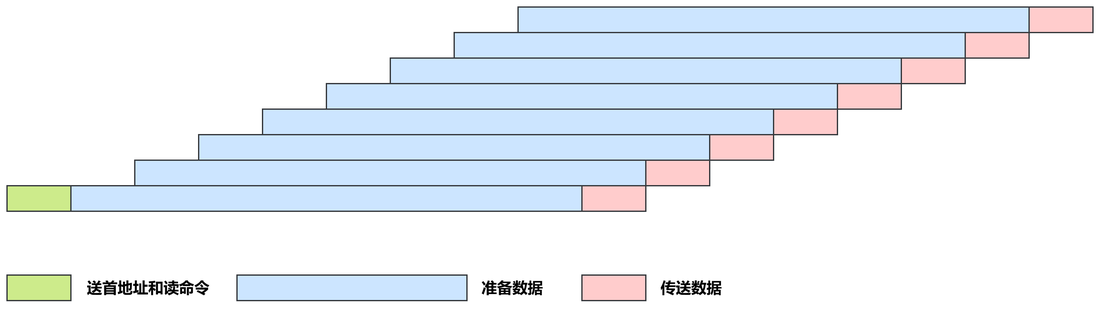

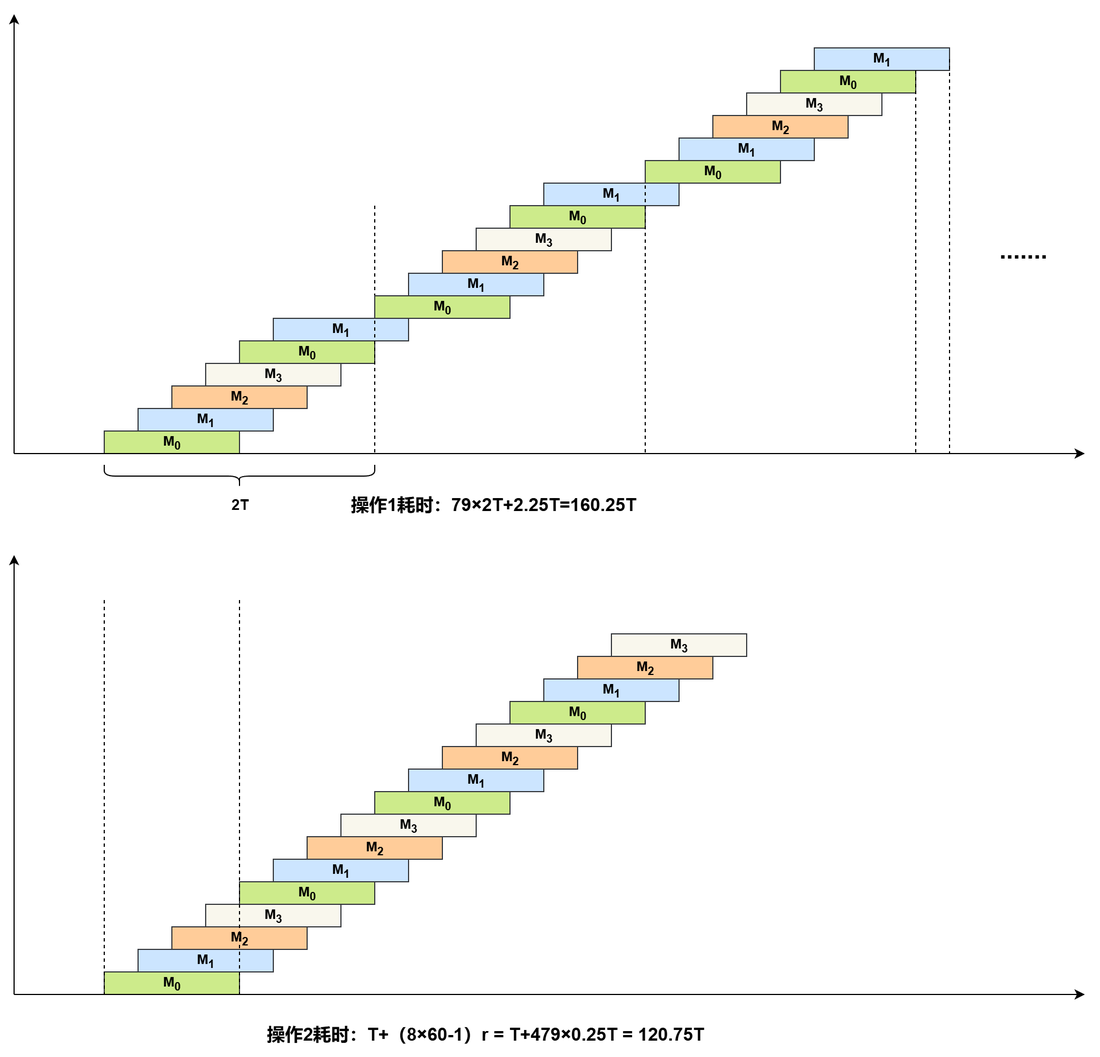

可以同时/轮流启动多个模块，实现流水线并行访问
适合顺序访问（CPU 取指、DMA 传输等场景）

低位交叉存储器适合突发的顺序访问模式，这也正是带 cache 的主存系统中 DRAM 内存的访问模式。内存条中的 SDRAM 芯片中以及多通道内存中普遍采用了交叉编址技术。

两种编址方式的访存过程分析

在此之前我们先了解一下 CPU 访存（读取一个数据）的三个阶段：

$T_1$ ：CPU 发送地址和读命令耗费的时间；
$T_2$ ：存储器接收到地址和读命令后，准备好数据并将其送到数据总线上耗费的时间；
$T_3$ ：总线上传输一次数据到 CPU耗时即为总线传输周期；

这里的 $T_2$ 即为存取时间 $T_A$ （或读出时间，定义为从存储器接收到有效的地址和读命令开始，直到从存储介质中将数据读出，并稳定地送到存储器的数据总线上为止的时间），因此 CPU 进行一次数据读取耗费的时间为 $T1+T_A+T3$ ;
但是真题和各大教材在讨论该类问题时，都不会给出存取时间 $T_A$ ，而只会给出存储周期 $T_C$ 。我们知道存储周期的定义为存储器进行两次独立的、连续的存取操作之间所需的最小时间间隔， $T_C = T_A + T_R$ ， $T_R$ 被称为恢复时间。因此按照教材和真题的逻辑，我们可以将存储周期中的恢复时间省略掉，认为存储周期≈ 存取时间，主存在经过一个完整的存储周期后数据才送到数据线上，在这之后才能传输数据。

相关佐证

【2013-43】(9分)某32位计算机，CPU主频为800MHz，Cache命中时的CPI为4，Cache块大小为32字节；主存采用8体交叉存储方式，每个体的存储字长为32位、存储周期是40ns；存储器总线宽度为32位，总线时钟频率为200MHz，支持突发传送总线事务。每次读突发传送总线事务的过程包括：送首地址和命令、存储器准备数据、传送数据。每次突发传送32字节，传送地址或者32位数据均需要一个总线时钟周期。请回答下列问题，要求给出理由或者计算过程。

(3) 存储器总线完成一次读突发传送总线事务所需的时间是多少？

阶段一送首地址和命令：题目已知传送地址需1个总线时钟周期，耗时 5ns。
阶段二存储器准备数据： 注意，这里的“准备数据”是指准备第一个数据。题目已知每个体的存储周期是 40ns，所以准备第一个数据耗时 40ns。
阶段三传送数据：这里完美体现了低位交叉存储器的流水线优势。单次突发传送32字节，而总线宽度是4字节（32位），所以总共需要传送 32B / 4B = 8次数据。因为主存采用了8体交叉存储，且流水线时间间隔 $r$ 刚好等于总线周期（5ns），满足 $T = m \times r$ （40ns = 8 $\times$ 5ns）的无缝流水线条件。这意味着第一个体准备好数据后，后续的7个体会以5ns的间隔依次将数据准备好送上总线，无需再等待额外的潜伏期。所以，传送这8个数据需要8个总线时钟周期，耗时 8 $\times$ 5ns = 40ns。
总耗时 = 5ns (送地址) + 40ns (准备首数据) + 40ns (传送8个数据) = 85ns

如果在这道题里面认为存储周期 > 存取时间，那么传送数据就没必要等到一个存储周期后才开始传送，完全可以在一个存取时间后(主存已经把数据已经送到数据总线上)就可以开始传送数据，但是这道题并没有给存取时间，因此我们只能认为存储周期中的恢复时间被省略掉，存储周期≈ 存取时间。其他书上和真题也可以这样理解，否则无法逻辑自洽。

误区解释：
假设题目条件是主存采用四体低位交叉存储模式，工作时每1/4个存储周期启动一个体，存储周期为 T，总线传输周期为 τ，T=4τ ；图示如下，有的同学便莫名其妙得到了如下错误结论：
存储周期T = 4 * 存取周期（认为存取时间 = 总线传输周期），因此存储周期 T(4τ) = 存取时间（τ）+ 恢复时间（3τ）：这是很明显的错误，事实上总线传输周期与存取时间没有任何关系，这里的模型将恢复时间忽略了，因此存取周期在这里等价于存取时间，不需要恢复时间(或者认为它极短可以忽略)；
很多同学还会忽略总线传输周期 $T_3$ ，认为经过一个存储周期（在这里等价于存取时间）CPU 就拿到了数据，事实上，经过一个存储周期 T2 只是把数据送到了数据线而已。

以下面这个例子来讲解两种编址方式下的访存过程，主存分别采用四体连续编址（高位交叉）和低位交叉存储模式，低位交叉工作时每1/4个存储周期启动一个体，存储周期为 T，总线传输周期为 $r$ ， $T=4r$ ，传送首地址和读命令耗时为 $r$ ，传送一次数据耗时为τ。假设按突发传输方式（传送一次地址，后续数据读取不需要传送地址的传送方式）进行连续读取 0~4 的连续 5 个存储单元中存储的存储字 $W_0 - W_4$ 。

假设该模型中的存储器芯片为传统的异步 DRAM 芯片，每一次数据访问都需要经历完整的“行地址”和“列地址”阶段，即从一个存储体中取完一次数据，需要等待一个存储周期后才能再次取数据。

高位交叉编址访存分析

由于高位交叉编址，访问的连续地址单元位于同一个存储体，因此存储器的两次读操作之间间隔 T；如图，t0 时刻 CPU 向主存发送地址和读命令，经过 r 后也就是 t1 时刻存储器启动第一个体，经过时间 T=4r 后，该存储体将数据送到数据线上，也就是 t2 时刻，此时会同时干两件事，①该存储体继续准备下一个数据，②将数据通过数据线传送给 CPU；

存储器带宽的计算：由于存储器只关心自己花费多少时间准备数据，因此读取 5 个存储字耗时 5T，存储器带宽为：单个存储单元位数/T；
读取这 4 个存储字总耗时为：r+5T+r=22r（从发送首地址和读命令开始，到最后一个存储字传输完毕）；

低位交叉编址访存分析

这里分析的是轮流启动模式

由于低位交叉编址访问连续地址的存储字位于不同的存储体，每个存储体都有独立的读写电路，因此可以不用等到一个体准备好数据才开始读取下一个字，各体之间可以并行准备数据。如图，t0 时刻 CPU 向主存发送读命令和地址，经过时间 r 后也就是 t1 时刻启动存储体 M0，之后每间隔 r 启动一个体。t2 时刻 M0 中的数据准备完毕可以通过数据线向 CPU 传送，在这之后每经过一个 r 都有一个数据传送完毕。（这里讨论的前提都是默认存储周期 = 存取时间，即经过一个完整的存储周期后数据才被主存送到数据线上）。

根据该示意图我们可以观察到存储体共花费了 T+4r 的时间准备数据，因此如果连续读取 n 个存储单元（存储字）则存储器需要耗费 T+(n-1)r 的时间准备数据，该阶段可以看成一个流水线，在第一个存储体经过准备时间 T（存储周期）之后，进入流水线的稳定状态，每经过一个 r 的时间都会读出一个数据。所以说，当流水线稳定时，一个存储周期内存储器可以向 CPU 提供 4 个存储字。

读取这 5 个存储字总耗时为 r(传送首地址和读命令) + [T + (5-1)r](存储器准备数据) + r（传送数据）= 10r;

因此低位交叉存储中，读取 n 个地址连续的存储字总耗时为 r(传送首地址和读命令) + [T + (n-1)r](存储器准备数据) + r（传送数据）

根据上面的分析我们可以得到如下结论，在突发传送的前提下，从存储器中读出 n 个地址连续的存储单元，
若采取高位交叉编址（连续编址），则存储器准备好一个数据平均耗时为 $\frac{nT}{n} =T$
若采取低位交叉编址，则存储器准备好一个数据平均耗时为 $\frac{T+(n-1)r}{n}$ ，当 $n \to \infty$ 时，平均读取一个字的耗时为 $\lim_{n \to \infty} \frac{T+(n-1)r}{n} =$

（例 1）一个四体并行低位交叉存储器，每个模块的容量是 $64\text{K} \times 32$ 位，存取周期为 $200\text{ns}$ ，总线传送一次数据为 $50\text{ns}$ （总线传输周期），在下述说法中，（）是正确的。
A. 理想情况下，在 $200\text{ns}$ 内，存储器能向 CPU 提供 $256$ 位二进制信息
B. 理想情况下，在 $200\text{ns}$ 内，存储器能向 CPU 提供 $128$ 位二进制信息
C. 在 $50\text{ns}$ 内，每个模块能向 CPU 提供 $32$ 位二进制信息
D. 以上都不对

解析

答案：B

四体低位交叉， CPU 可以采用流水线的方式连续访问不同的模块。每个模块 $32$ 位，意味着 CPU 每次访问可以读取或写入 $32$ 位的数据。在低位交叉存储器的连续访问（稳定流水线状态）下，每经过一个总线传输周期（ $50\text{ns}$ ），就会有一个存储体完成存取并将数据放到总线上。因此，在 $200\text{ns}$ 的时间内，存储器可以连续向 CPU 提供 $4$ 次数据，每次提供的数据量等于一个字长，即 $32$ 位，总共提供的数据量 = $4 \times 32\text{位} = 128\text{位}$ 。所以，B 正确。

选项 C：题目已知每个模块的存取周期 $T$ 是 $200\text{ns}$ 。这意味着对于任何一个独立的模块，从接收地址到准备好数据，硬性规定就是需要 $200\text{ns}$ 的时间。 $50\text{ns}$ 只是各个模块启动之间的时间差。单个模块绝对不可能在 $50\text{ns}$ 内独立完成存取。因此，C 错误。

（例 2）某机器采用四体低位交叉存储器，存储周期为 T，总线传输周期为 r，T=4r；现分别执行下述操作：①读取6个连续地址单元中存放的存储字，重复80次；②读取8个连续地址单元中存放的存储字，重复60次. 则操作 ①、②所花费的时间之比约为()。

A.1:1 B.2:1 C. 4:3 D. 3:4

解析

答案：C

操作 1 在执行第二轮读取6个连续地址单元时，由于 $M_0$ 还没有恢复好，因此需要往后延迟 T/2 才能开启下一轮读取操作

低位交叉编址的两种启动方式

设：存储周期为 T，总线传输周期为 τ，交叉模块数为 m（一般取 2 的幂次方）

轮流启动

条件： 每个存储模块一次读写的位数 = 总线数据位数（即每次只传一个模块的数据）

流水线条件： $T = m\tau$ （每隔 τ 启动下一个模块）

m=4，T=4τ 的低位交叉存储流水示意图

这种方式与突发传送总线事务配合使用，因为突发传输送入一个首地址后，后面连续读的数据都不用送入地址，这和轮流启动的隔一个τ 启动一个体刚好吻合。

性能指标：

每个体的存储周期仍为 T，未缩短
连续读取 n 个字存储器所花时间： $t = T + (n-1)\tau$
流水线稳定时，一个存储周期内向 CPU 提供 m 个数据

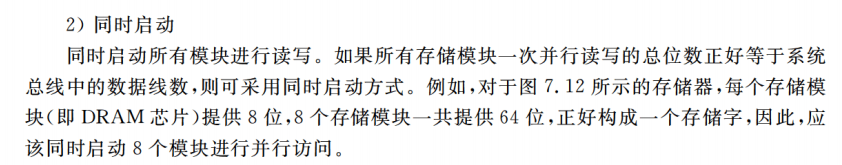

同时启动

条件： 所有模块一次并行读/写的总位数 = 存储器数据总线位数

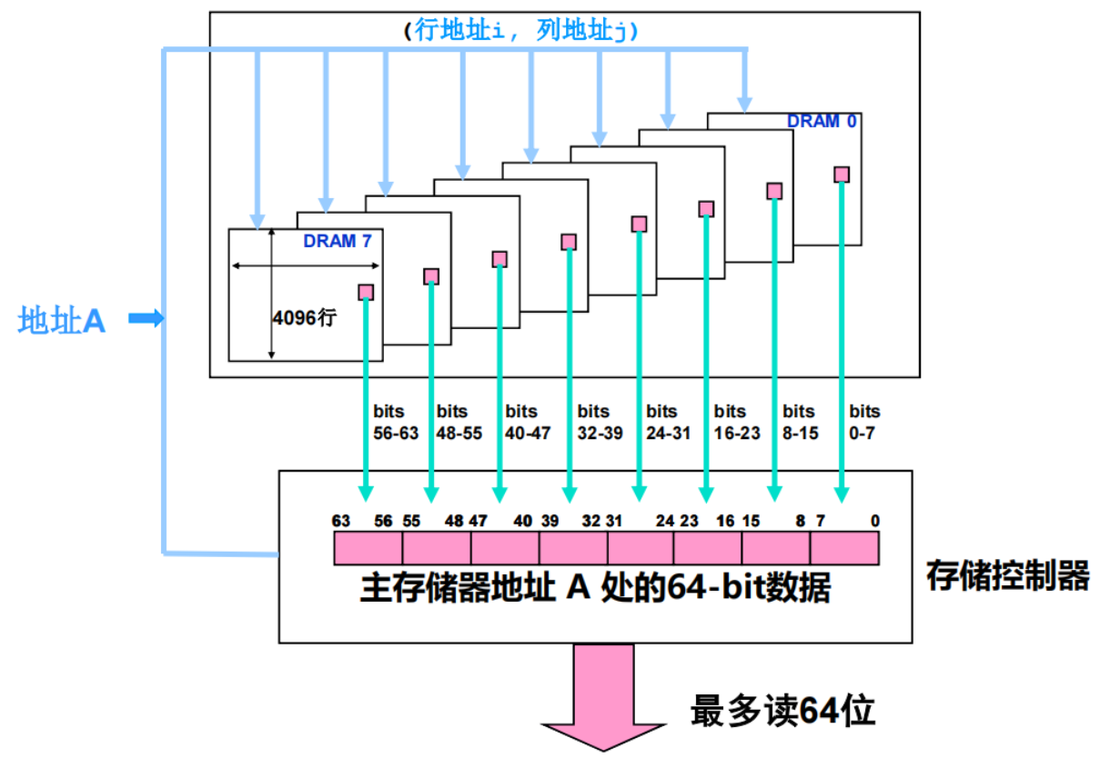

例如：下图是用8个16M×8位的DRAM芯片扩展构成一个128MB内存条的示意图，按字节编址。每片DRAM芯片中有一个4096×4096×8位的存储阵列，所以，行地址和列地址各12位（2¹²=4096），有8个位平面。

CPU发出的主存地址被拆分为行地址和列地址，通过分时复用方式先后送入DRAM芯片的行、列地址译码器，选中行列交叉处的8位单元进行读/写操作。因此，单个芯片每次传输8位，8个芯片同步工作，可一次性（一个存储周期）提供64位数据，匹配64位总线宽度。

事实上，低位交叉编址的同时启动方式，也可以看做是位扩展，本例中，主存地址为 27 位，高 24 位分别为行、列地址，当需要读取数据时对应主存地址中的高 12 位行地址会同时送到 8 个芯片将对应行的数据送到对应芯片的行缓冲中去，然后再将列地址同时送到 8 个 dram 芯片，这 8 个 dram 芯片同时取出对应列的 8bit 数据送到数据总线组合成 64bit 的数据，之后 CPU 再根据主存地址的低 3bit 去存储控制器中通过译码器从对应的缓冲区按字节取出自己需要的数据。（即访问一次主存取得 8 字节数据（一个存储周期），这 8 个数据的地址字段中高 24 位相同）

通过上面的分析我们可以看到这 8 个芯片的组织方式和位扩展的连接方式是一样的，只不过位扩展这个名称更侧重于存储芯片容量的扩展，多模块交叉编址这个名称侧重于表达这些存储芯片中存储单元的编址方式。

1. 从该存储器结构可理解为什么规定数据对齐存放。例如，一个32位int型数据若存放在第8、9、10、11这4个单元，则需要访问几次内存？若存放在6、7、8、9这4个单元，则需要访问几次内存？

答：分别访问1次和2次，在如上图所示的存储器结构中，同时读出的64位可能是第0 ~7 单元、第8~ 15 单元、……第8k ~ 8k+7单元，以此类推。因此，如果访问的一个int型数据不对齐，假定在第6、7、8、9这四个存储单元中，则需要访问两次存储器；如果数据对齐的话，即起始地址是4的倍数，则只要访问一次即可。这就是数据需要对齐的原因。显然，了解存储器结构可以更好地理解之前提到的数据对齐问题。

2. 芯片内地址是否连续？

不连续，该存储器采用的是低位交叉编址，可同时读写所有芯片。

3. 主存地址和片内地址有何关系？主存低3位地址的作用是什么？

主存地址27位，片内地址24位，与高24位主存地址相同。主存低三位用来确定8个芯片中的哪个，即用来选片(也可以认为是选择不同的模块)。

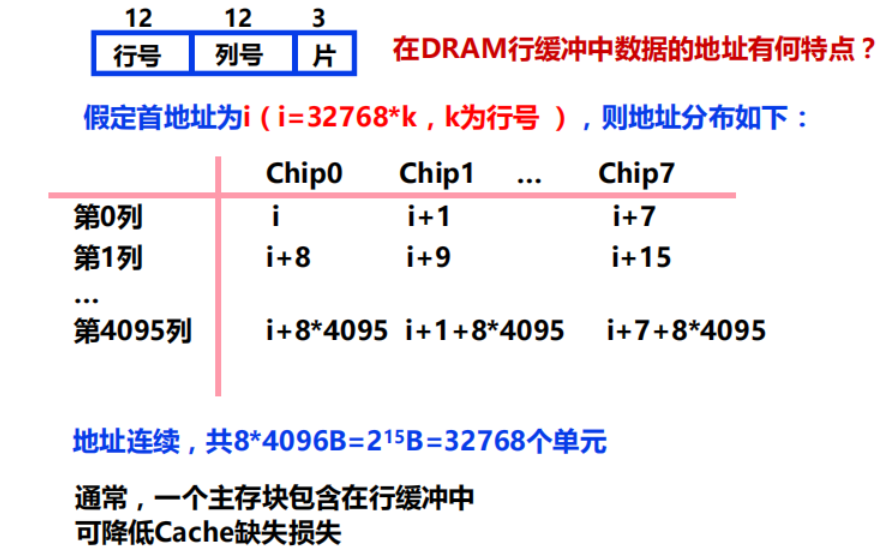

4. 在DRAM行缓冲中数据的地址有何特点？

低位交叉存储访存冲突 ⭐

冲突条件： 在 m 体交叉存储器中，若两次连续访问的地址在同一个体，且时间间隔小于存储周期 T（即访问步数差 < m），则发生冲突。

判断方法（步骤）：

对每个地址求 mod m，得体号
在访问序列中找体号相同的地址对
检查它们在序列中的间隔步数是否 < m

无冲突的理想条件： 相邻 m 个访问地址分别属于不同的 m 个体（体号连续不重复）。

习题演练

【2015-18】某计算机使用4体交叉编址存储器，假定在存储器总线上出现的主存地址（十进制）序列为8005，8006，8007，8008，8001，8002，8003，8004，8000，则可能发生访存冲突的地址对是（）。

A. 8004和8008

B. 8002和8007

C. 8001和8008

D. 8000和8004

解析

答案：D（8000和8004）

4体交叉编址：体号 = 地址 mod 4

8005 mod 4 = 1， 8006 mod 4 = 2，以此类推。由于如果两次连续访问的地址在同一个体，且时间间隔小于存储周期 T（即访问步数差 < m），则发生冲突。这里我们假设存储周期 T=4τ（总线传输周期），每隔一个 τ 的时间启动一个体，按照题目中的访问序列可以还出如下示意图，

冲突条件： 两次访问同一体，间隔步数 < 4（体未完成存取就再次被访问）

8004（位置8，体0）→ 8000（位置9，体0）：间隔 = 1 < 4，发生冲突！

逐项验证选项：

A. 8004(体0) 和 8008(体0)：序列间隔 = 4，不冲突
B. 8002(体2) 和 8007(体3)：不同体，不冲突
C. 8001(体1) 和 8008(体0)：不同体，不冲突
D. 8000(体0) 和 8004(体0)：相邻访问，同体，冲突 ✓

【2017-13】某计算机主存按字节编址，由4个64M×8位的DRAM芯片采用交叉编址方式构成，并与宽度为32位的存储器总线相连，主存每次最多读写32位数据。若double型变量x的主存地址为804001AH，则读取x需要的存储周期数是（）。

A. 1

B. 2

C. 3

D. 4

解析

答案：C

基本信息：

4体交叉编址，体号 = 地址低2位；
存储器总线为32位，每个模块占8位，4个模块正好占32位，因此符合同时启动的条件，每次读操作并行启动 4 个体；
double 型 = 8字节，起始地址 804001AH，低2位10，对应体号为 2，因此这 8 个字节的数据 X 在存储体中的分布示意图如下

如图，读取 X 需要三次读取操作，因此需要 3 个存储周期。

【2022-17】某内存条包含8个8192×8192×8位的DRAM芯片，按字节编址，支持突发传送方式，对应存储器总线宽度为64位，每个DRAM芯片内有一个行缓冲区。下列关于该内存条的叙述中，不正确的是（）。

A. 内存条的容量为512MB

B. 采用多模块交叉编址方式

C. 芯片的地址引脚为26位

D. 芯片内行缓冲有8192×8位

误区 1：认为采用位扩展方式也可以一次性传 64 位数据，所以 B 说法不对。

解释：位扩展属于存储芯片的容量扩展方式，而这里的多模块交叉编址说的是存储单元的编址方式，这里讨论的是该内存条采用交叉编址（注意真题中的多模块交叉编址默认为低位交叉编址）还是连续编址，你跑过来说这是位扩展方式，有点跨频道聊天的意味了，属于把“单次搬运数据的能力（字长/总线宽度）”和“存储单元门牌号的排列规则（编址方式）”混为一谈，用一个维度的正确事实去否定另一个维度的规则。事实上，这 8 个 DRAM 芯片的组织形式本来就可以看作为位扩展（原因在同时启动的笔记那里）

误区 2：认为题目说了支持突发传送就一定得是低位交叉编址；

解释：突发传送跟你是交叉编址还是连续编址无关，事实上，单个 DRAM 芯片（SDRAM）就支持突发传送，因为有行缓冲，具体原因可见笔记《 DRAM 芯片的发展》这部分。

解析

答案：C（不正确的叙述）

每芯片参数： 8192×8192×8位 = $2^{13}×2^{13}×8$ 位

A. 单芯片 = $2^{13}×2^{13}×8$ 位 = $2^{26}$ 字节 = 64MB；8片共 512MB ✓ 正确
B. 存储器按字节编址，总线宽度为64位，而每个芯片一次只能传输8位，因此需要使用8体多模块交叉编址方式的同时启动才能实现。
C. DRAM 采用行列地址复用，内部有 $2^{13}$ 行、 $2^{13}$ 列，地址引脚只需 13位（分时传行地址/列地址），而非26位 ✗ 不正确
D. 每行有8192个存储单元，每单元8位，行缓冲 = 8192×8位 ✓ 正确（需要注意题目问的是芯片内的行缓冲大小还是整个内存条的行缓冲大小）

（袁书配套习题）多模块存储器所以能高速进行读/写，是因为（）

A. 采用了高速元器件

B. 各模块有独立的读写电路

C. 采用了信息预读技术

D. 模块内各单元地址连续

解析

答案：B

多模块存储器本质上是一种空间并行技术。为了能够实现多个存储体同时或流水线式的高速读写，其硬件基础就在于各存储模块均具有各自独立的地址寄存器、数据寄存器和读写控制电路。

工作原理：

CPU连续访问的地址分布在不同模块中（地址交叉编址）
正是因为有了这些独立的电路，当模块0还在准备数据时，模块1、2、3已经同步开始各自的读写操作
多个模块流水线式重叠工作，从而提高整体带宽

A. 采用了高速元器件：多模块存储器提升速度靠的是“架构创新（多体并行）”而不是“材料突破”，实际上每个单体存储器的存取周期并没有缩短。
C. 采用了信息预读技术： 预读（Prefetching）通常是 Cache 系统或 CPU 指令流水线用来提前将数据从主存调入高速缓存的技术，并非多模块存储器本身高速运转的原因。
D. 模块内各单元地址连续：模块内地址连续指的是“高位交叉编址” 。由于程序的空间局部性，这会导致 CPU 频繁访问同一个模块，无法发挥多个模块并行的优势。真正能实现高速连续读写的“低位交叉编址”，其特点恰恰是同一存储体内的地址不相邻（按模交叉）。

（袁书配套习题）假定 CPU 通过存储器总线读取数据的过程为：发送地址和读命令需 1 个时钟周期，存储器准备一个数据需 8 个时钟周期，总线上每传送 1 个数据需 1 个时钟周期。若主存和 cache 之间交换的主存块大小为 $64\text{B}$ ，存取宽度和总线宽度都为 $4\text{B}$ ，则 cache 的一次缺失损失至少是（）个时钟周期。
A. 64
B. 72
C. 80
D. 160

解析

答案：D

计算传输次数： Cache 缺失时，需要从主存中读取一整个主存块。主存块大小为 $64\text{B}$ ，而每次存取和总线传输的宽度为 $4\text{B}$ 。因此，完成一次主存块的读取需要进行的传送次数为 $64\text{B} / 4\text{B} = 16$ 次。
计算单次访存时间： 题目没有说明支持突发传送或交叉编址，因此必须按照最基础的单次访存模型计算。读取每一个 $4\text{B}$ 的数据都需要经历完整的三个阶段：

发送地址和读命令： $1$ 个时钟周期
存储器准备数据： $8$ 个时钟周期
总线传送数据： $1$ 个时钟周期
单次读取耗时 = $1 + 8 + 1 = 10$ 个时钟周期。

总耗时： 缺失损失 = 传送次数 $\times$ 单次读取耗时 = $16 \times 10 = 160$ 个时钟周期。

（袁书配套习题）假定 CPU 通过存储器总线读取数据的过程为：发送地址和读命令需 1 个时钟周期，存储器准备一个数据需 8 个时钟周期，总线上每传送 1 个数据需 1 个时钟周期。若主存和 cache 之间交换的主存块大小为 $64\text{B}$ ，存取宽度和总线宽度都为 $8\text{B}$ ，则 cache 的一次缺失损失至少是多少个时钟周期？（）
A. 64
B. 72
C. 80
D. 160

解析

答案：C

此题与上一题逻辑完全一致，仅仅改变了总线和存取宽度。

计算传输次数： 主存块大小为 $64\text{B}$ ，存取宽度和总线宽度变为了 $8\text{B}$ 。总传送次数 = $64\text{B} / 8\text{B} = 8$ 次。
计算单次访存时间： 依然是单次独立访存，读取每一个 $8\text{B}$ 的数据耗时 = $1 (\text{发送}) + 8 (\text{准备}) + 1 (\text$ 个时钟周期。
计算总耗时： 缺失损失 = $8 \times 10 = 80$ 个时钟周期。通过加宽总线，访存效率提升了一倍。

（袁书配套习题）假定采用多模块交叉存储器组织方式，存储器芯片和总线支持突发传送，CPU 通过存储器总线读取数据的过程为：发送首地址和读命令需 1 个时钟周期，存储器准备第一个数据需 8 个时钟周期（即 CAS 潜伏期=8），随后每个时钟周期总线上传送 1 个数据，可连续传送 8 个数据（即突发长度=8）。若主存和 cache 之间交换的主存块大小为 $64\text{B}$ ，存取宽度和总线宽度都为 $8\text{B}$ ，则 cache 的一次缺失损失至少为（）个时钟周期。
A. 17
B. 20
C. 33
D. 65

解析

答案：A

这道题引入了多模块交叉编址和突发传送，这是现代计算机真正采用的访存方式，计算模型与前两题有本质区别。

计算传输次数： 主存块大小 $64\text{B}$ ，总线宽度 $8\text{B}$ ，共需传送 $64\text{B} / 8\text{B} = 8$ 个数据。这正好等于题目给定的突发长度 $8$ 。
套用突发传送时间模型： 在突发传送模式下，CPU 只需要发送一次首地址，存储器准备好第一个数据后，后续的数据会像流水线一样在每个时钟周期连续传回，不需要重新发送地址和重新等待漫长的潜伏期。

步骤 1： 发送首地址和读命令，耗时 $1$ 个时钟周期。
步骤 2： 存储器准备第一个数据，耗时 $8$ 个时钟周期。
步骤 3： 连续传送 8 个数据。因为每个时钟周期传送 1 个数据，共耗时 $8 \times 1 = 8$ 个时钟周期。

计算总耗时： 缺失损失 = 首地址时间 + 首个数据准备时间 + 连续传送时间 = $1 + 8 + 8 = 17$ 个时钟周期。

（原创题，题源袁习题解答大题 T6）

某计算机主存采用 4 体低位交叉编址结构，且总线和存储器支持突发传送。设总线传输周期为 $r$ ，每个存储模块的存取周期 $T=4r$ 。在程序执行过程中，CPU 依次发出六个主存地址（十进制）的访存请求序列为：8, 17, 21, 12, 31, 28。忽略其他开销，假设第一个请求在第 1 个总线周期发出，则该序列中会发生体冲突的访存地址是（）

A. 21 和 12
B. 21 和 28
C. 12 和 28
D. 21、12 和 28

解析

答案：B
第一步，先对所有地址取模（ $\text{地址} \pmod 4$ ），找出它们的体号序列：

8 % 4 = 0 （模块 0）
17 % 4 = 1 （模块 1）
21 % 4 = 1 （模块 1）
12 % 4 = 0 （模块 0）
31 % 4 = 3 （模块 3）
28 % 4 = 0 （模块 0）

体号序列为：[0, 1, 1, 0, 3, 0]。

【陷阱预警（静态窗口法易错点）】：如果只用眼睛扫，看哪些相同体号的间隔小于 4：

21(体号1) 和 17(体号1) 挨着，间隔为 1 $\to$ 21 冲突。
12(体号0) 和 8(体号0) 间隔为 3 $\to$ 12 冲突。
28(体号0) 和 12(体号0) 间隔为 2 $\to$ 28 冲突。
按照这个错误逻辑会错选 D。记住，前一次冲突引发的流水线停顿，会改变后续所有指令的发射时间！

为了绝对严谨，我们按照总线周期（设为 $r$ ）一步步往后推。一个模块一旦启动，将占据 $4$ 个周期（例如第 1 周期启动，第 1、2、3、4 周期忙碌，第 5 周期恢复空闲）。

第 1 周期： CPU 试图发出地址 8（模块 0）。

模块 0 空闲，成功发出。模块 0 忙碌区间：第 1~4 周期。

第 2 周期： CPU 试图发出地址 17（模块 1）。

模块 1 空闲，成功发出。模块 1 忙碌区间：第 2~5 周期。

第 3 周期： CPU 试图发出地址 21（模块 1）。

此时模块 1 正在处理 17 号地址（要忙到第 5 周期结束）。
发生冲突！ CPU 流水线被迫停顿，等待模块 1。

第 6 周期：模块 1 终于空闲了，CPU 成功发出滞留的地址 21。

模块 1 忙碌区间：第 6~9 周期。

第 7 周期： CPU 顺延处理下一个请求，试图发出地址 12（模块 0）。

回头看模块 0，它早在第 5 周期就休息好了。
无冲突！成功发出。模块 0 忙碌区间：第 7~10 周期。(这里就是最容易判断错的 12 号地址，它被前面的冲突救了)。

第 8 周期： CPU 试图发出地址 31（模块 3）。

模块 3 空闲，成功发出。模块 3 忙碌区间：第 8~11 周期。

第 9 周期： CPU 试图发出地址 28（模块 0）。

此时模块 0 正在处理 12 号地址（要忙到第 10 周期结束）。
发生冲突！ CPU 再次被迫停顿。

第 11 周期：模块 0 终于空闲了，CPU 成功发出滞留的地址 28。

模块 0 忙碌区间：第 11~14 周期。

最终结论：在这六次访存中，只有地址 21 和地址 28 在试图发出时遭遇了模块忙碌，从而发生了体冲突。

某机器主存采用4体低位交叉编址，存储周期 T=200ns，总线传输周期 r=50ns。若该主存正在稳定进行突发读取，数据总线宽度为64位（8B），则该主存提供的实际最大带宽是多少？

A: 160MB/S B: 40MB/S C: 128MB/S D: 320MB/S

解析

答案：A

流水线稳定时，每隔 r(50ns) 就输出一个8B的数据。最大带宽 = 8B / 50ns = 160 MB/s。

关于多模块存储器的理论与特性，下列哪一项说法是正确的？

A.高位交叉编址将地址的高位作为模块内地址，低位作为模块号。

B.低位交叉存储器能高速读写的核心原因是采用了更先进的高速SRAM存储介质。

C.当存储器芯片和总线支持突发(Burst)传送时，必须采用多模块交叉编址才能实现。

D.在满足 T（存储周期）=mτ（总线传输周期）的理想流水线状态下，低位交叉存储器在一个完整的存储周期 T 内可向总线提供 m 个数据。

解析

答案：D

【2012-43】(10分)假定某计算机的CPU主频为80MHz，CPI为4，平均每条指令访存1.5次，主存与Cache之间交换的块大小为16B，Cache的命中率为99%，存储器总线宽度为32位。请回答下列问题。

(1) 该计算机的MIPS数是多少？平均每秒Cache缺失的次数是多少？在不考虑DMA传送的情况下，主存带宽至少达到多少才能满足CPU的访存要求？

(2) 假定在Cache缺失的情况下访问主存时，存在0.0005%的缺页率，则CPU平均每秒产生多少次缺页异常？若页面大小为4KB，每次缺页都需要访问磁盘，访问磁盘时DMA传送采用周期挪用方式，磁盘I/O接口的数据缓冲寄存器为32位，则磁盘I/O接口平均每秒发出的DMA请求次数至少是多少？

(3) CPU和DMA控制器同时要求使用存储器总线时，哪个优先级更高？为什么？

(4) 为了提高性能，主存采用四体低位交叉存储模式，工作时每1/4个存储周期启动一个体。若每个体的存储周期为50ns，则该主存能提供的最大带宽是多少？

解析

①计算 MIPS（每秒百万条指令数）： CPU 主频 $f = 80\text{MHz} = 80 \times 10^6\text{H$ ， $\text{CPI} = 4$ （每条指令平均需要 4 个时钟周期），每秒执行的指令数 = $f / \text{CPI} = (80 \times 10^6) / 4 =$ 条；所以，该计算机的 MIPS 数为 20。

②计算平均每秒 Cache 缺失次数：平均每秒访存总次数 = 每秒指令数 $\times$ 平均每条指令访存次数 = $20 \times 10^6 \times 1.5 = 30 \times 10$ 次。
Cache 命中率为 99%，即缺失率为 1%（0.01）；平均每秒 Cache 缺失次数 = 平均每秒访存总次数 $\times$ 缺失率 = $30 \times 10^6 \times 0.01 =$ $3 \times 10^5$ 次。

③计算满足 CPU 要求的最小主存带宽：只有在 Cache 缺失时，CPU 才会去访问主存，并且主存与 Cache 之间的数据交换是以块（Block）为单位进行的，主存带宽至少要能满足 Cache 缺失时的数据搬运需求。
主存带宽 = 每秒 Cache 缺失次数 $\times$ 主存块大小 = $3 \times 10^5 \times 16\text{B} = 4.8 \t$ 。
所以，主存带宽至少达到 $4.8 \times 10^6\text{B/s}$ （或 4.8MB/s）。

①计算平均每秒缺页异常次数：缺页异常是在访问主存时发现页面不在主存中而引发的。因此，缺页率是基于主存访问次数（即 Cache 缺失次数）来计算的。平均每秒缺页异常次数 = 每秒 Cache 缺失次数 $\times$ 缺页率 = $3 \times 10^5 \times 0.0005\% = 3 \times$ 1.5 次。

②计算磁盘 I/O 接口平均每秒发出的 DMA 请求次数：每次缺页需要从磁盘调入一个页面，页面大小为 4KB（ $4096\text{B}$ ）。
DMA 采用周期挪用方式，这意味着每次 DMA 请求只传送一个数据缓冲寄存器大小的数据；缓冲寄存器大小为 32 位 = 4B。
每次缺页需要的 DMA 请求次数 = 页面大小 / 缓冲寄存器大小 = $4096\text{B} / 4\text{B} = 1024$ 次。
平均每秒的 DMA 请求总数 = 每秒缺页次数 $\times$ 每次缺页的 DMA 请求数 = $1.5 \times 1024 =$ 1536 次。

DMA 控制器的优先级更高： DMA 控制器通常连接的是高速 I/O 设备（如磁盘）。这些设备在进行数据传输时有着严格的时间要求。如果 DMA 请求得不到及时响应，I/O 设备数据缓冲寄存器中的数据可能会被新到达的数据覆盖，从而导致数据丢失。
相比之下，如果 CPU 暂时让出总线（被 DMA 挪用了一个周期），CPU 只是稍作等待（暂停几个时钟周期），并不会导致程序错误或数据丢失。因此，在争用总线时，必须优先满足 DMA 的请求。
低位交叉存储器在流水线稳定状态下，每隔一个总线传输周期 $r$ 就可以输出一个数据。

已知单体存储周期 $T = 50\text{ns}$ 。
工作时每 1/4 个存储周期启动一个体，即流水线的时间间隔 $r = T / 4 = 50\text{ns} / 4 = 12.5\text{$ 。
这就意味着，在理想的连续突发访问下，该存储器平均每 12.5ns 就能向总线提供一个字（32 位，即 4B）的数据。

最大带宽 = 单次提供的数据量 / 平均耗时= $4\text{B} / 12.5\text{ns} = 4\text{B} /$ 。
所以，该主存能提供的最大带宽是 $3.2 \times 10^8\text{B/s}$ （或 320MB/s）。

(1) CPU和总线的时钟周期各是多少？总线的带宽(即最大数据传输率)为多少？

(2) Cache缺失时，需要用几个读突发传送总线事务来完成一个主存块的读取？

(3) 存储器总线完成一次读突发传送总线事务所需的时间是多少？

(4) 若程序BP执行过程中，共执行了100条指令，平均每条指令需要1.2次访存，Cache缺失率是5%，不考虑替换等开销，则BP的CPU执行时间是多少？

解析

(1) CPU时钟周期 = 1 / CPU主频 = 1 / 800MHz = 1.25ns；总线时钟周期 = 1 / 总线时钟频率 = 1 / 200MHz = 5ns

总线带宽是指总线的最大数据传输率；题目已知总线宽度为32位（即4B），并且传送32位数据需要1个总线时钟周期（5ns）。

总线带宽 = 单次传输数据量 / 传输耗时 = 4B / 5ns = $8 \times 10^8$ B/s = 800MB/s

(2) Cache缺失时的突发传送次数主要看主存块大小和单次突发传送的数据量是否匹配。题目已知Cache块大小为 32字节。Cache缺失时，需要从主存中调入完整的一个主存块；题目明确指出：“每次突发传送 32字节”，因此，刚好只需要 1个读突发传送总线事务，就能完成一个主存块的读取。

(3) 一次读突发传送总线事务的时间

阶段一送首地址和命令：题目已知传送地址需1个总线时钟周期，耗时 5ns。
阶段二存储器准备数据： 注意，这里的“准备数据”是指准备第一个数据。题目已知每个体的存储周期是 40ns，所以准备第一个数据耗时 40ns。
阶段三传送数据：这里完美体现了低位交叉存储器的流水线优势。

单次突发传送32字节，而总线宽度是4字节（32位），所以总共需要传送 32B / 4B = 8次数据。
因为主存采用了8体交叉存储，且流水线时间间隔 $r$ 刚好等于总线周期（5ns），满足 $T = m \times r$ （40ns = 8 $\times$ 5ns）的无缝流水线条件。
这意味着第一个体准备好数据后，后续的7个体会以5ns的间隔依次将数据准备好送上总线，无需再等待额外的潜伏期。
所以，传送这8个数据需要8个总线时钟周期，耗时 8 $\times$ 5ns = 40ns。

总耗时 = 5ns (送地址) + 40ns (准备首数据) + 40ns (传送8个数据) = 85ns

(4) 计算程序的执行时间，思路是将时间拆分为两部分：Cache全命中时的理想执行时间 + Cache缺失带来的额外惩罚时间。

1. 理想情况下的执行时间（假设100%命中）

执行100条指令。
Cache命中时的CPI为4（即每条指令平均需要4个CPU时钟周期）。
理想执行时间 = 指令数 $\times$ CPI $\times$ CPU时钟周期 = 100 $\times$ 4 $\times$ 1.25ns = 500ns

2. Cache缺失带来的惩罚时间

总访存次数 = 指令数 $\times$ 平均每条指令访存次数 = 100 $\times$ 1.2 = 120次
Cache缺失次数 = 总访存次数 $\times$ 缺失率 = 120 $\times$ 5% = 6次
每次缺失需要进行一次读突发传送，根据第(3)问，缺失惩罚（一次突发传送时间）为 85ns。
总缺失惩罚时间 = 缺失次数 $\times$ 单次惩罚 = 6 $\times$ 85ns = 510ns

3. 最终总执行时间

总执行时间 = 理想执行时间 + 缺失惩罚时间 = 500ns + 510ns = 1010ns

计算机组成原理 · 存储系统 ③ 主存储器

主存储器容量的扩展

位扩展法（增加字长 / 数据总线扩展）

字扩展法（增加存储单元数 / 地址总线扩展）

片选方式一：线选法（一般不采用）

片选方式二：译码片选法（重点）

线选法 vs 译码片选法 对比

字位同时扩展法

三种扩展方式总结对比

画连接图步骤

习题演练

多模块存储器

为什么需要多模块存储器？

两种编址方式对比

连续编址（高位交叉 / 顺序编址模式）

交叉编址（低位交叉 / 交叉编址模式）⭐

两种编址方式的访存过程分析

高位交叉编址访存分析

低位交叉编址访存分析

低位交叉编址的两种启动方式

轮流启动

同时启动

低位交叉存储访存冲突 ⭐

习题演练

线选法 vs 译码片选法对比
